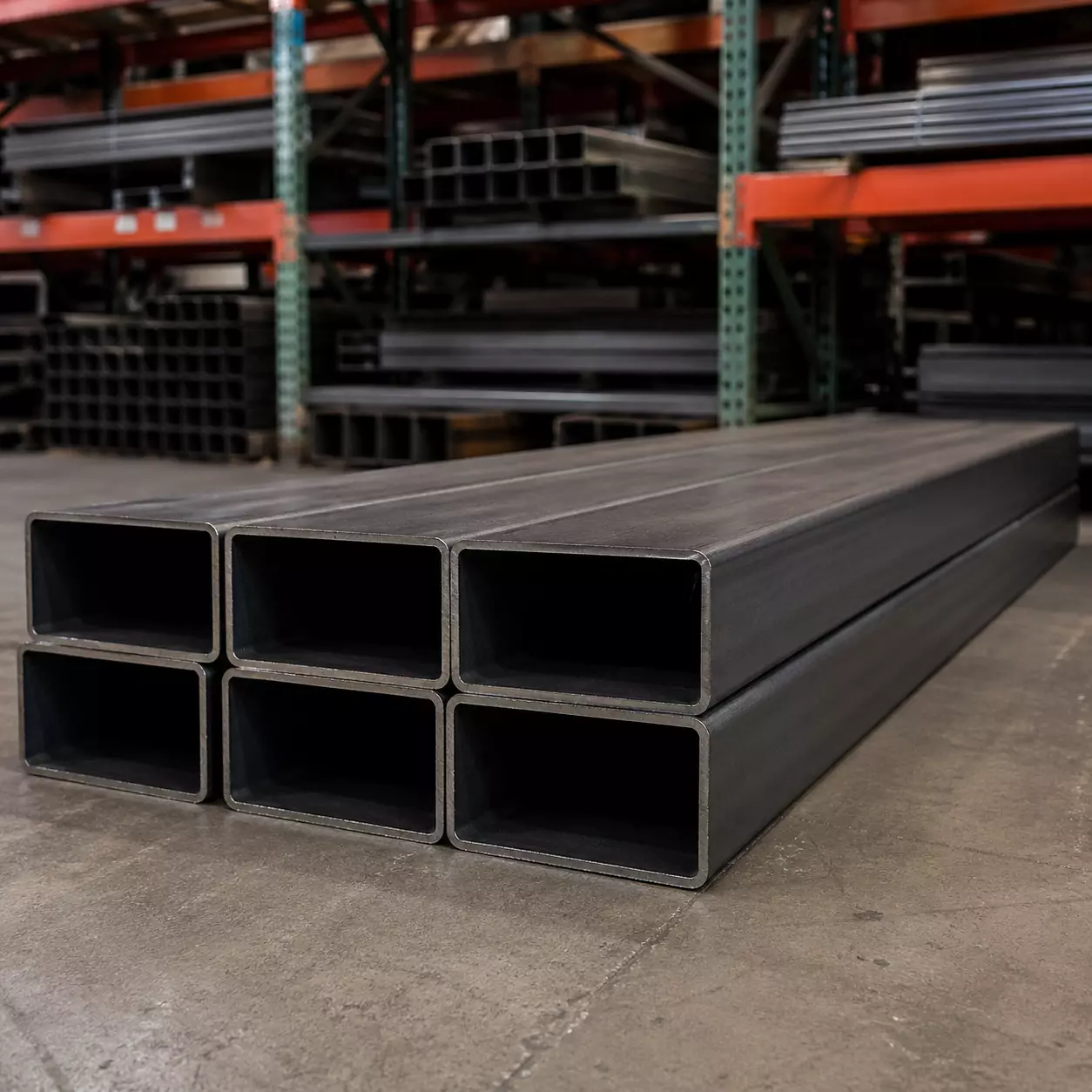

Труба профильная 180x140x6 09Г2С/С355 ГОСТ 8645

Труба профильная прямоугольная 180×140×6 мм из стали 09Г2С или С355 (ГОСТ 8645) — хладостойкий прямоугольный профиль для несущих металлоконструкций, работающих при низких температурах. ГОСТ 8645 устанавливает требования к прямоугольным профильным трубам из углеродистых и низколегированных сталей с размерами, геометрическими допусками и механическими свойствами. Сталь 09Г2С обеспечивает нормируемую ударную вязкость при −60 °C, а С355 (европейский эквивалент) — предел текучести не менее 355 МПа в сочетании с хладостойкостью при −40 °C. Прямоугольное сечение 180×140 мм с толщиной стенки 6 мм обеспечивает различные моменты инерции в двух плоскостях, что позволяет проектировать несущие конструкции с учётом направления основной нагрузки. Масса метра — около 37 кг. Профиль применяется в строительстве опорных конструкций, рам и эстакад трубопроводных систем на промышленных объектах. Прямоугольные профильные трубы из хладостойких сталей применяются при строительстве трубопроводных эстакад в районах с суровым климатом, несущих рам буровых установок, металлоконструкций промысловых площадок в Арктической зоне. Применение стали 09Г2С или С355 вместо обычной Ст3 обязательно, когда эксплуатация конструкции предполагается при температурах ниже −20 °C: обычная конструкционная сталь при экстремальном морозе становится хрупкой и может разрушиться при ударных нагрузках. Прямоугольное сечение предпочтительнее квадратного там, где нагрузки на конструкцию действуют преимущественно в одной плоскости: более высокое сечение 180 мм ориентируется в направлении действия основного изгибающего момента, что позволяет получить более жёсткую конструкцию при меньшем расходе металла. Сварка профилей из 09Г2С и С355 выполняется без предварительного подогрева при температурах выше −10 °C; при более низких температурах зону сварки прогревают до +50–100 °C. При раскрое профилей применяется ленточная пила, дисковая пила или плазменный резак. Точность торцовки критична для узловых соединений. Монтаж конструкций из данного профиля ведётся по проектной документации с соблюдением допусков на сборку. Сварные швы на несущих конструкциях контролируются ультразвуком или визуально-измерительным методом в объёме, установленном проектом. После сборки конструкции грунтуются и окрашиваются атмосферостойкими красками. При монтаже на открытых площадках в арктических условиях применяются специальные низкотемпературные грунты и эмали, сохраняющие свойства при −60 °C.
