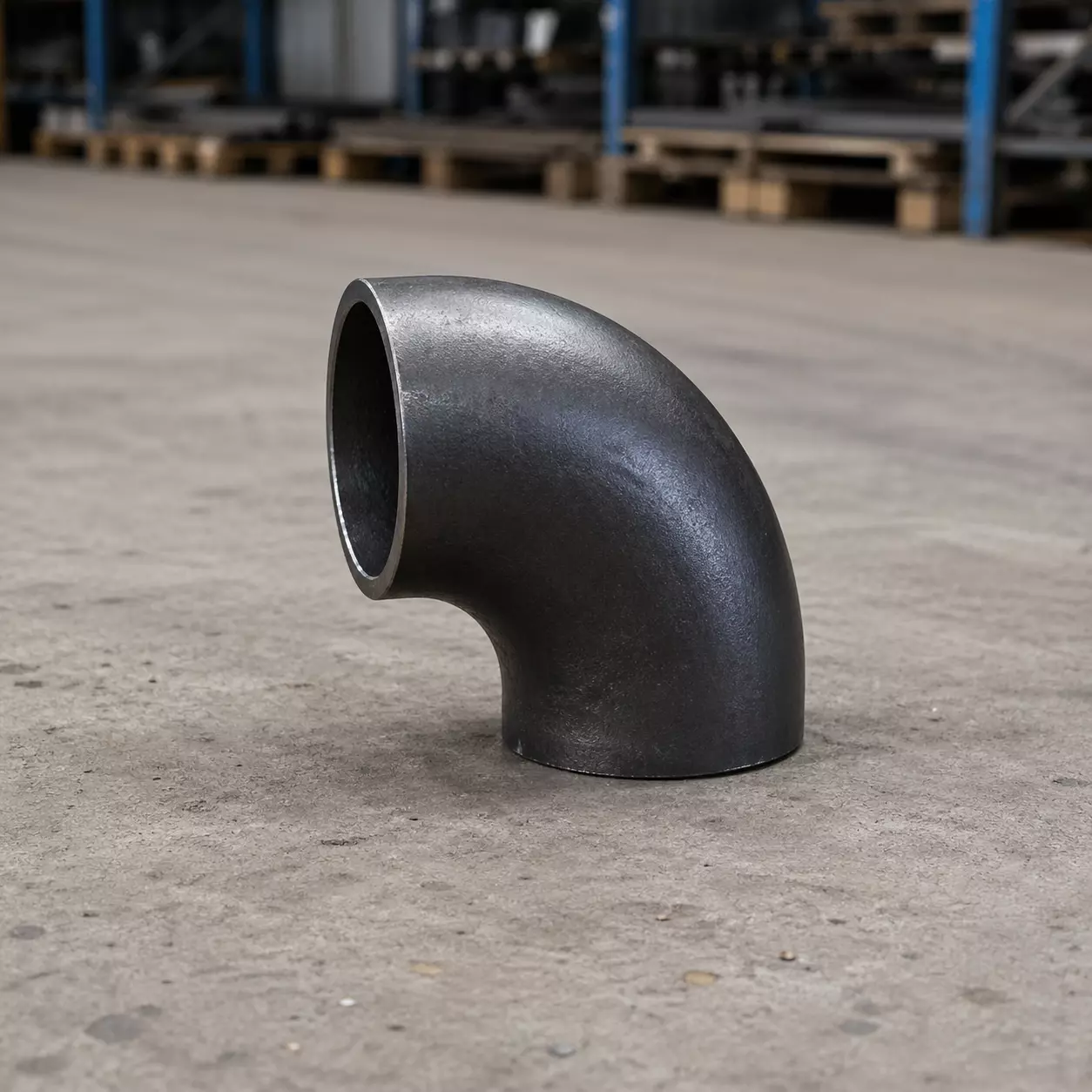

Отвод 90-108х6 ст 20 ГОСТ 17375-2001

Отвод крутоизогнутый 90° диаметром 108×6 мм из стали 20 по ГОСТ 17375-2001 — штампованный бесшовный фасонный элемент для изменения направления трубопровода DN 100 на 90°. ГОСТ 17375-2001 регулирует производство таких изделий в диапазоне условных проходов от DN 20 до DN 500 и предъявляет чёткие требования к геометрическим отклонениям, разностенности и качеству наружной и внутренней поверхностей. Диаметр 108 мм (DN 100) является одним из самых востребованных в промышленных трубопроводных системах — он обеспечивает значительную пропускную способность и доступен в широком ассортименте сопутствующей арматуры. Толщина стенки 6 мм в сочетании с штампованной конструкцией без сварного шва обеспечивает высокую прочность и долговечность элемента. Радиус изгиба по ГОСТ 17375-2001 для данного диаметра составляет 1,5D ≈ 162 мм. Отводы 108×6 90° применяются в тепловых сетях, технологических трубопроводах нефтехимических, химических и энергетических предприятий, в системах пароснабжения и конденсатоотвода. Сталь 20 обеспечивает надёжную работу отвода при температурах до +425 °C и высоких давлениях, что полностью покрывает требования большинства промышленных применений. Штампованная конструкция без сварного шва особенно важна для трубопроводов, работающих при давлении выше 4 МПа — там, где секторные колена из сварных сегментов не допускаются нормами. Геометрическая точность отвода по ГОСТ 17375-2001 позволяет монтировать его в трубопровод без дополнительной механической обработки торцов — достаточно визуального контроля. При ввозе в состав трубопровода отвод увеличивает гидравлическое сопротивление участка, что учитывается при гидравлическом расчёте системы через коэффициент местного сопротивления ξ ≈ 0,2–0,5. Для монтажа отвода в трубопровод сварщик совмещает торцы отвода и прямых участков труб, выполняет прихватки в 3–4 точках и затем — основной шов. Контроль качества сварного соединения выполняется визуально и измерительно, а при необходимости — ультразвуковым методом. При установке в системах с тепловым расширением рядом с отводом рекомендуется предусмотреть П-образный или сильфонный компенсатор. Хранение отводов осуществляется в закрытых или навесных складских помещениях горизонтально, в один-два ряда по высоте. Перед монтажом внутреннюю полость отвода осматривают на предмет посторонних предметов, окалины и заводских заглушек.
