Детали трубопроводов

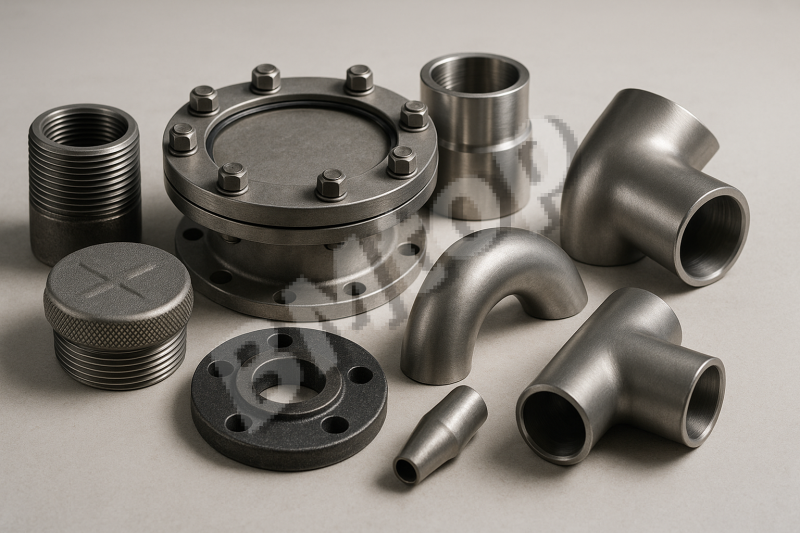

Раздел «Детали трубопроводов» объединяет широкую номенклатуру соединительных элементов, фасонных изделий и вспомогательных компонентов для монтажа трубных магистралей. Подбор детали начинается с определения рабочих параметров: давление PN (номинальное, бар), температура T (°C), вид среды (вода, пар, газ, нефтепродукты, кислоты — определяет материал), диаметр DN и тип соединения (резьбовое, фланцевое, под сварку, прессовое, компрессионное).

Стандарты, которые необходимо соблюдать при совместном применении деталей: тип резьбы (BSP по ISO 228 и NPT по ASME B1.20.1 несовместимы!), стандарт фланца (ГОСТ 12820 и DIN EN 1092-1 различаются по PN 25 и выше по расположению болтовых отверстий), категория трубопровода по ГОСТ 32388 (I–IV) — определяет объём НК сварных швов (от 5% до 100% по РК/УЗД). Компенсация тепловых расширений — обязательная часть проекта: для стальных трубопроводов шаг компенсаторов или самокомпенсирующих участков рассчитывается из допустимого напряжения в гибе [σ] = 0,75·σт (СП 36.13330, ГОСТ 32399).

Антикоррозионная защита подземных стальных трубопроводов — по ГОСТ 9.602: усиленный тип (трёхслойное полиэтиленовое покрытие или ленточная изоляция) при удельном сопротивлении грунта < 20 Ом·м; нормальный тип — при > 50 Ом·м. Для надземных трубопроводов — дробемётная очистка Sa 2,5 + эпоксидный грунт 60 мкм + финишное покрытие 80–120 мкм (алкид, полиуретан, эпоксид). Периодический осмотр соединений: проверка затяжки фланцев после первого теплового цикла, контроль состояния сальниковых уплотнений арматуры и опорных конструкций.
