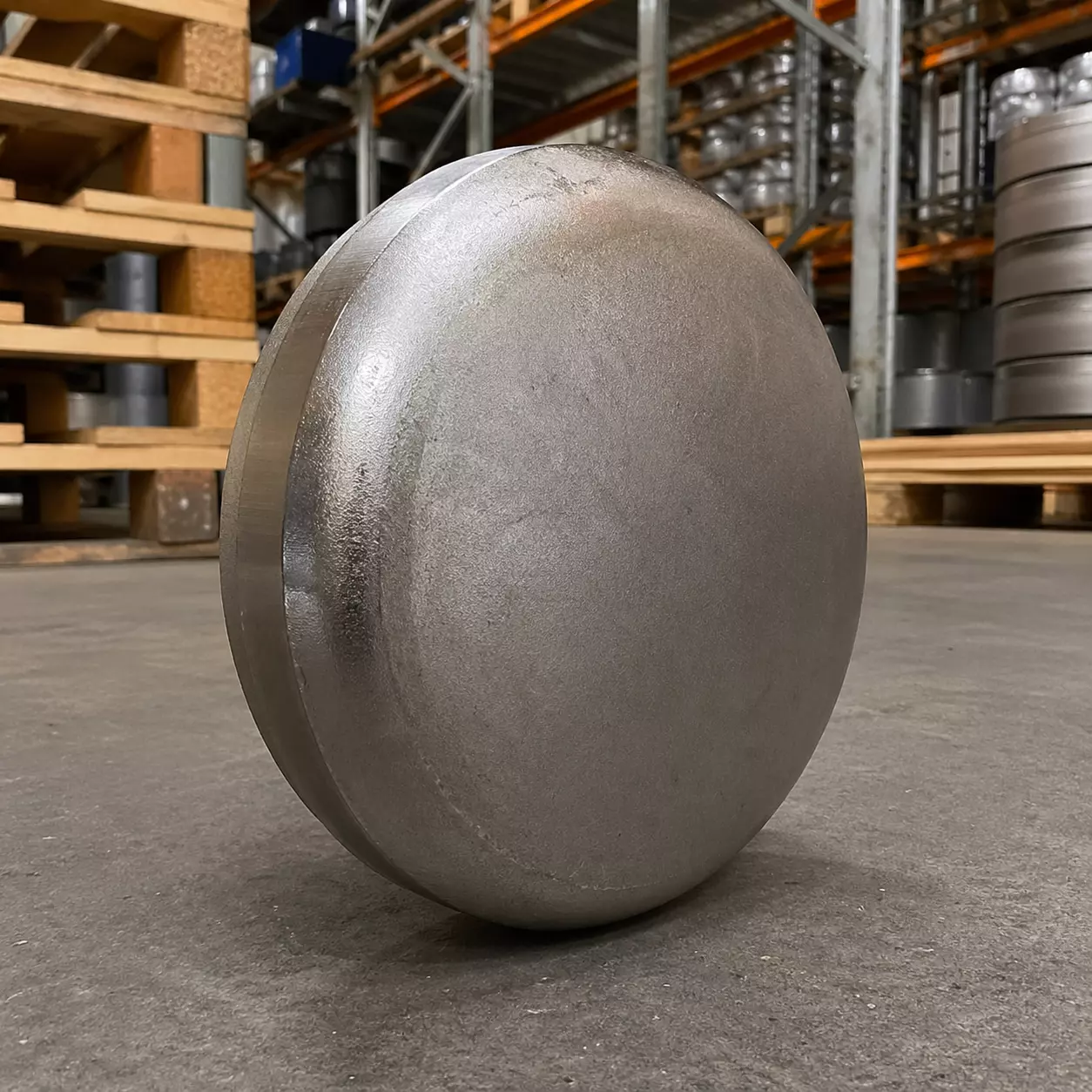

Заглушка изоляции ОЦ-76 Ст 76/160-ППУ1-ОЦ

Заглушка изоляции из оцинкованной стали ОЦ-76 для трубы Ст 76/160-ППУ1-ОЦ — торцевой защитный элемент из оцинкованной стали для тепловых трубопроводов диаметром 76 мм (DN 65) с наружной оцинкованной оболочкой диаметром 160 мм. Изготовлена из тонколистовой оцинкованной стали первого класса по ГОСТ 14918 — цилиндрический корпус с дном; внутренний диаметр совпадает с наружным диаметром ОЦ-оболочки 160 мм, длина около 200 мм. Конструкция обеспечивает герметичное закрытие торца ППУ-изоляции при входе трассы в тепловую камеру, здание или при переходе на надземную прокладку без изоляции. Возможно исполнение с отверстием для вывода сигнальных проводников СОДК и уплотнительной втулкой для герметизации кабельного вывода. Масса изделия — около 0,5–0,7 кг, что позволяет выполнять монтаж вручную одним рабочим. Трубопроводы DN 65 (Ø76 мм) в ОЦ-оболочке диаметром 160 мм применяются в тепловых сетях как вводные и ответвляющие трубопроводы к небольшим потребителям. Заглушки изоляции ОЦ-76 устанавливаются в тепловых камерах и узловых точках тепловой сети для отделения изолированных подземных и канальных участков от неизолированных надземных. Ненадлежащая защита торца ППУ-изоляции ведёт к её постепенному намоканию, потере теплозащитных свойств и ускоренному разрушению пенополиуретана — заглушка является ключевым элементом защиты на весь расчётный срок службы. Рабочие параметры соответствуют ГОСТ 30732-2020: температура до +150 °C, давление до 1,6 МПа. Оцинкование первого класса обеспечивает защиту заглушки от коррозии в условиях тепловых камер с периодическим затоплением и высокой влажностью. Монтаж выполняется в следующем порядке: поверхность ОЦ-оболочки в зоне установки заглушки очищается от загрязнений и ржавчины. Цилиндр заглушки надевается на торец оболочки с нахлёстом 30–40 мм и центрируется соосно. Зона сопряжения обматывается термоусадочной лентой шириной не менее 100 мм в два слоя; лента нагревается строительным феном с насадкой до равномерной усадки по всему периметру. Если в заглушке предусмотрено отверстие СОДК, проводники выводятся наружу и закрепляются до начала термоусадки. После остывания готовый концевой узел осматривается, неплотности и пузыри под термоусадкой недопустимы. Эксплуатационный ресурс заглушки соответствует сроку службы тепловой трассы — не менее 25 лет.
