Щитовое и распределительное оборудование

Щитовое и распределительное оборудование — категория электрических шкафов, панелей и щитов, предназначенных для размещения и защиты электрораспределительной аппаратуры, систем управления, измерения и защиты в промышленных предприятиях, энергетических объектах, жилых и коммерческих зданиях. Включает вводно-распределительные устройства (ВРУ), главные распределительные щиты (ГРЩ), групповые щиты освещения и розеток, щиты управления технологическим оборудованием (ЩУ), панели оперативного управления и ящики управления (ЯУ) в различных степенях защиты IP от IP20 до IP66.

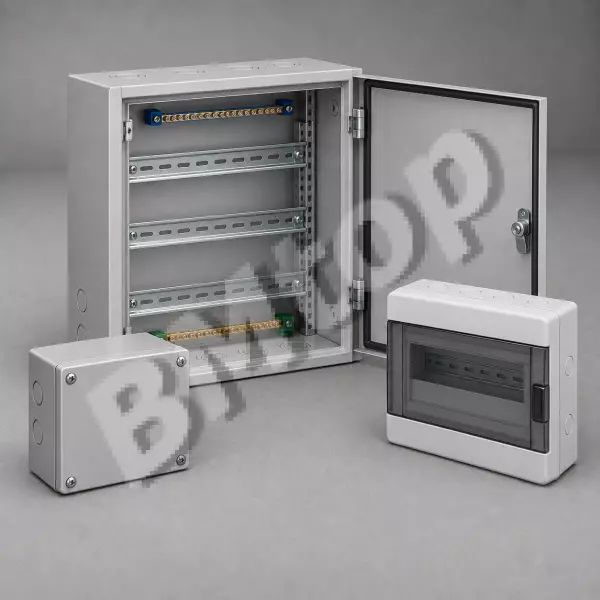

Конструктивы щитов выпускаются в исполнениях: напольные (стоечные) шкафы серий MNS, Sivacon, Сигма и аналогов с поддоном и задней панелью; встраиваемые (нишевые) щиты; навесные щиты и ящики; модульные системы с возможностью секционирования и наращивания в горизонтальном и вертикальном направлении. Материал корпусов — листовая сталь с порошковым покрытием (цвет RAL 7035 — стандарт для промышленного оборудования), литой алюминий или стеклопластик для коррозионностойкого исполнения. Монтажные рейки DIN 35 мм и DIN 75 мм — стандарт для установки аппаратуры.

При проектировании и комплектации щитового оборудования выполняют расчёт по ГОСТ Р 51321 (IEC 61439): тепловой расчёт с учётом суммарных потерь всех установленных аппаратов и допустимой температуры окружающей среды, проверку токонесущей способности шин, расчёт уровня КЗ и соответствия отключающей способности аппаратов. Сборку щитов выполняют сертифицированные предприятия с правом нанесения маркировки по IEC 61439 или ГОСТ Р 51321; самодельные щиты без испытаний не соответствуют требованиям технического регламента и страховым условиям.
