Системы прокладки и крепления кабелей

Системы прокладки и крепления кабелей — совокупность конструктивных изделий, предназначенных для организации трасс кабельно-проводниковой продукции в зданиях, сооружениях и на промышленных объектах: кабельных лотков, коробов, труб, скоб, хомутов, кабельных полок, кабельных тоннелей и шкафов, а также дополнительной арматуры (соединители, ответвители, заглушки, крышки, опорные стойки). Правильно спроектированная система прокладки обеспечивает механическую защиту кабелей, удобство монтажа и технического обслуживания, пожарную безопасность и соответствие требованиям ПУЭ 7 и СП 76.13330.

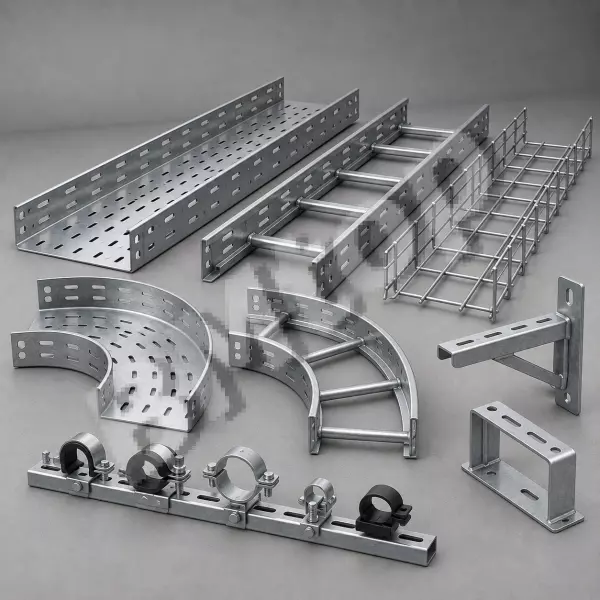

Кабельные лотки металлические (перфорированные и неперфорированные) из оцинкованной стали толщиной 1–2,5 мм применяются для прокладки силовых и контрольных кабелей в горизонтальном и вертикальном положении. Кабельные короба из стали или ПВХ защищают провода от механических повреждений и скрывают трассу в интерьере. Гофрированные и гладкие трубы (ПВХ, полиэтилен, металлорукав) применяются для скрытой прокладки в стенах и полах, а также для защиты кабелей в зонах возможных механических воздействий. Кабельные стяжки, хомуты и скобы крепят кабели к несущим конструкциям с нормированным усилием и шагом.

Проектирование систем прокладки начинают с подсчёта числа и сечений кабелей по каждой трассе и выбора оптимального типа кабеленесущей системы — с учётом нагрузки на полку (кг/м), доступного пространства и требований к огнестойкости. Заполнение поперечного сечения лотка кабелями не должно превышать 60% по ГОСТ Р 52868 — это обеспечивает нормальный теплоотвод и снижение взаимного нагрева. Для трасс в пожаробезопасных зонах применяют огнестойкие кабельные лотки или засыпают трассу вспучивающимся огнезащитным составом.
