Анкера 4-х сегментные

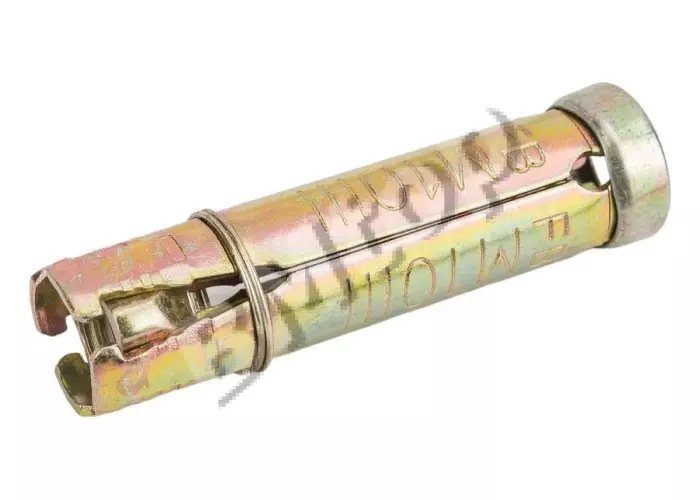

Анкеры 4-сегментные (четырёхсегментные распорные) обеспечивают фиксацию в бетоне за счёт расклинивания гильзы на четыре симметричных лепестка при затяжке болта, что создаёт равномерное радиальное усилие по периметру отверстия и снижает локальные напряжения в основании. Принцип — механическое трение: распорное усилие N = T/(k·d), где T — момент затяжки, k — коэффициент трения (0,12–0,20 для сухой стали по бетону), d — диаметр анкера.

Несущая способность в бетоне C20/25 (нормативные значения по ETA-технической оценке EN 1992-4): анкер M10 (l = 80 мм) — N_Rk = 18–22 кН на вырыв, V_Rk = 10–14 кН на срез; M16 (l = 125 мм) — N_Rk = 40–55 кН, V_Rk = 28–35 кН. Минимальное расстояние до края бетона: c_min = 1,5h_ef (h_ef — эффективная глубина анкеровки); минимальное межосевое расстояние: s_min = 3d (для одиночных нагрузок) или согласно ETA-документу производителя. Материалы: оцинкованная сталь (A2K, Zn5 мкм) — для сухих внутренних помещений; горячее цинкование (HD, ≥ 45 мкм) — для наружных условий; нержавеющая сталь A4 (AISI 316) — для агрессивных сред, класс коррозионной стойкости CRC III по ETAG 001.

Монтаж: сверло ударное или твёрдосплавное SDS-plus/SDS-max (диаметр = номинальный диаметр анкера); глубина отверстия = глубина анкеровки + 10 мм (запас на пыль); очистка ершом + продувка; момент затяжки строго по паспорту (M10 — 40 Нм, M12 — 60 Нм, M16 — 120 Нм); превышение момента деформирует гильзу и снижает несущую способность. Нельзя применять в трещиноватом бетоне (класс С) без ETA-подтверждения для «треснутого бетона».
