Анкера клиновые

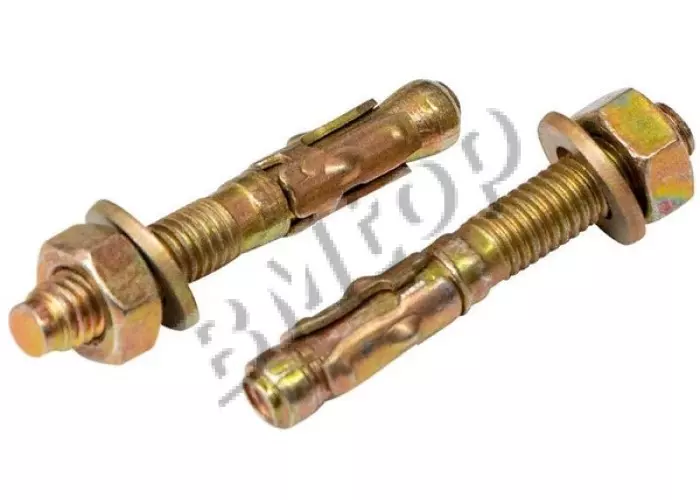

Анкеры клиновые (wedge anchors, bolt anchors) — наиболее распространённый тип распорных анкеров для высоконагруженных соединений в монолитном бетоне класса C20/25 и выше. Конструкция: стальной болт с резьбой M8–M24, конический хвостовик которого при затяжке гайки втягивается в распорную втулку (1–4 лепестка), разжимая её с усилием до 80–150 кН в зависимости от типоразмера. Механизм работает по принципу «самоблокировки» — чем больше нагрузка на вырыв, тем сильнее конус затягивает лепестки.

Несущая способность (бетон C20/25, нетрещиноватый, по ETAG 001 / EN 1992-4): M10×100 — N_Rk = 22–28 кН, V_Rk = 14–18 кН; M12×120 — N_Rk = 32–40 кН, V_Rk = 22–28 кН; M16×150 — N_Rk = 55–70 кН, V_Rk = 38–48 кН; M20×200 — N_Rk = 85–110 кН, V_Rk = 60–75 кН. Эффективная глубина анкеровки h_ef = (0,6–0,7)×L (L — длина анкера); c_min до края = 1,5h_ef; s_min = 3h_ef. Класс прочности болта: 5.8 (стандарт), 8.8 (усиленный). Покрытие: электролитический цинк (5 мкм, внутренние сухие помещения), горячий цинк (45–55 мкм, наружные условия), AISI 316 (агрессивные среды, CRC III).

Момент затяжки строго по ETA-документу: M10 — 40 Нм, M12 — 60 Нм, M16 — 120 Нм, M20 — 200 Нм; недотяжка не обеспечивает распор (N_Rk снижается до 50%), перетяжка срывает конус или разрушает резьбу. Проверка установки — невозможность вытащить анкер усилием, равным нормативной нагрузке вырыва (испытание выдёргиванием, pull-out test, EN 1504-6). Запрещено применять в трещиноватом бетоне и пустотелых конструкциях.
