Анкера рамные

Анкеры рамные (frame anchors, оконные анкеры) применяются для крепления оконных и дверных ПВХ-, алюминиевых и деревянных рам, откосных профилей, фасадных кронштейнов и подобных элементов через закрепляемый элемент к основанию — кирпичной кладке, бетону, газобетону или пено- и полистиролбетону. Отличительная особенность: длина анкера включает толщину рамного профиля (60–120 мм) и глубину анкеровки в основании (40–60 мм), поэтому суммарная длина составляет 100–220 мм.

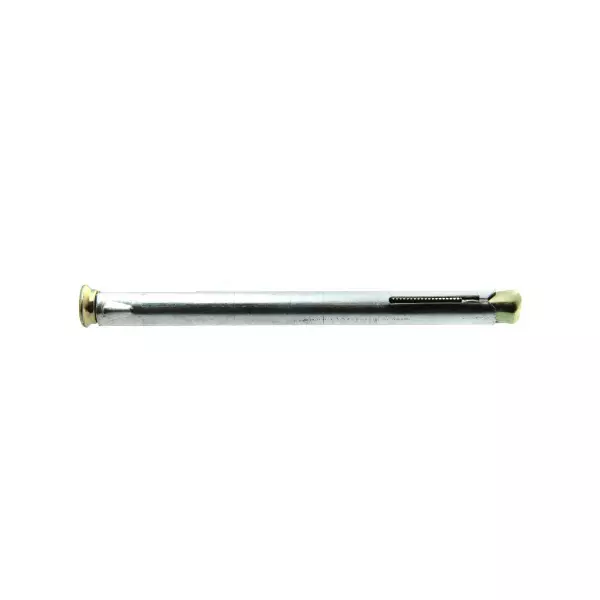

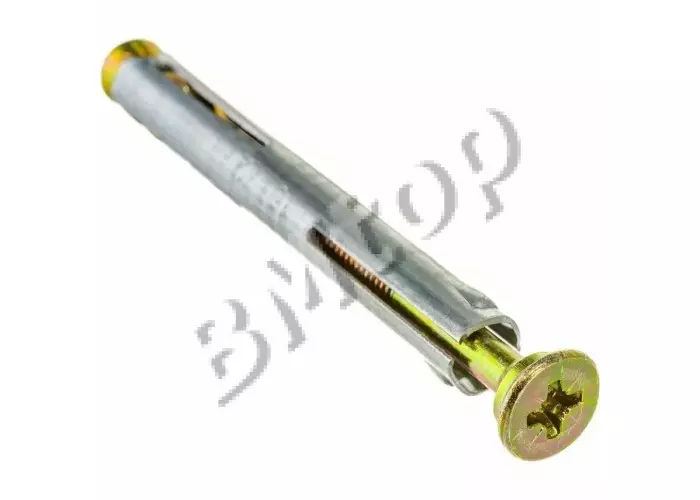

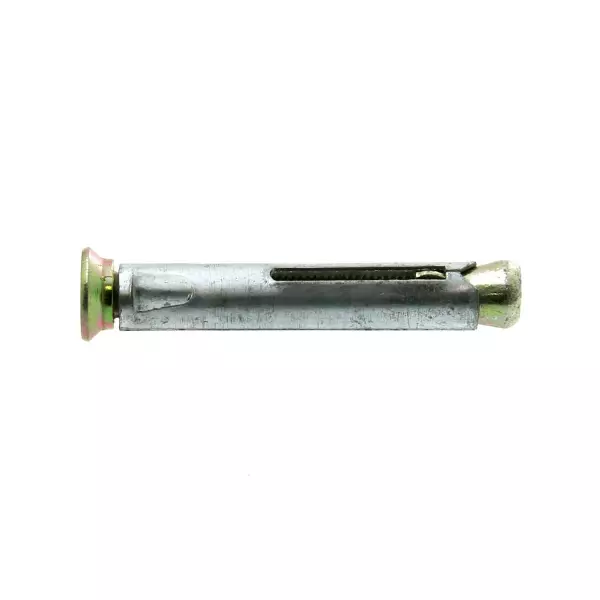

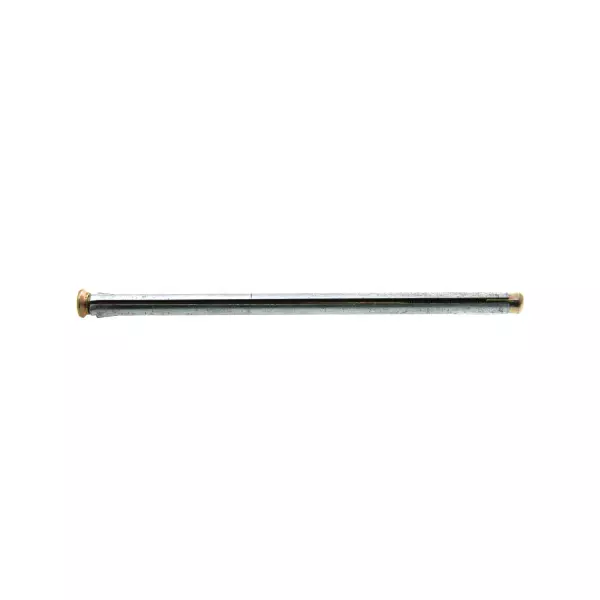

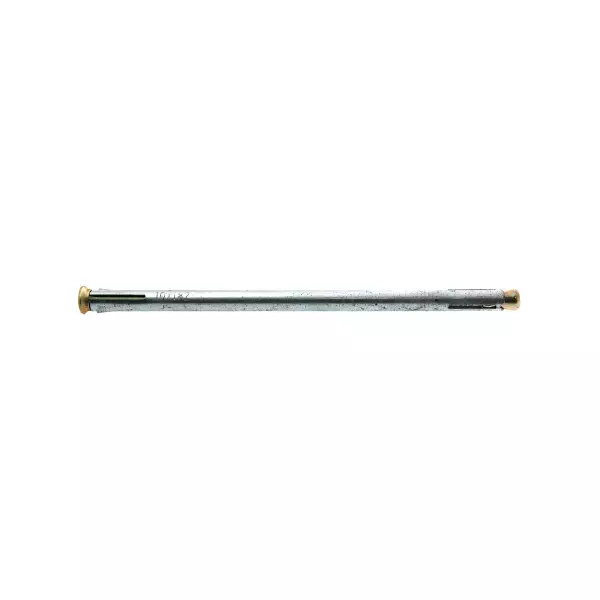

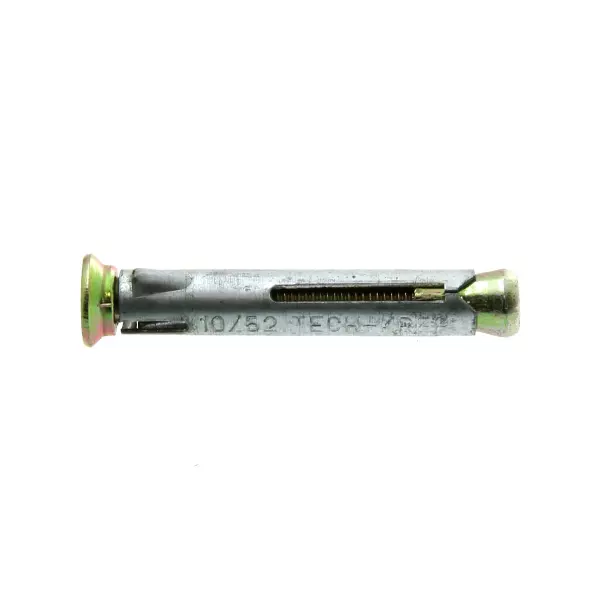

Конструкция: стальной шуруп-дюбель (нарезная резьба по всей длине) + полиэтиленовый или нейлоновый разжимной дюбель, либо монометаллический анкер (всё стальное). При вворачивании шурупа в дюбель последний распирается в отверстии. Для газобетона (автоклавный ACB, G400–G600) применяют специальные рамные анкеры с широкими лепестками или химические анкеры — механическое распирание в пористом газобетоне развивает только 30–50% нагрузки от бетона. Нагрузка одного анкера М8 в кирпичной кладке (полнотелый кирпич) — N_Rk ≈ 3,5–5 кН; в бетоне C20 — 6–9 кН; в газобетоне G400 — 1,5–2,5 кН.

Шаг рамных анкеров по СП 23-101 и рекомендациям производителей ПВХ-окон: 150–250 мм от угла рамы до первого анкера, затем через 600–700 мм по периметру. Минимальное расстояние до края кладки — 50 мм. Момент затяжки М8 рамного анкера в кирпиче — 8–10 Нм (превышение разрушает кирпич вокруг дюбеля). После установки окна проверяют геометрию (диагонали, уровень) и отсутствие перекосов от неравномерной затяжки.
