Анкера регулируемые

Анкеры регулируемые (adjustable anchors) применяются при монтаже фасадных систем, каркасов витражного остекления, систем навесных вентилируемых фасадов (НВФ), оконных консолей и опорных рам, где требуется точное позиционирование закрепляемой конструкции по трём координатам с последующей фиксацией. Диапазон регулировки: по вылету (от стены) — 20–150 мм, по высоте — ±15–25 мм, в плане — ±10–15 мм.

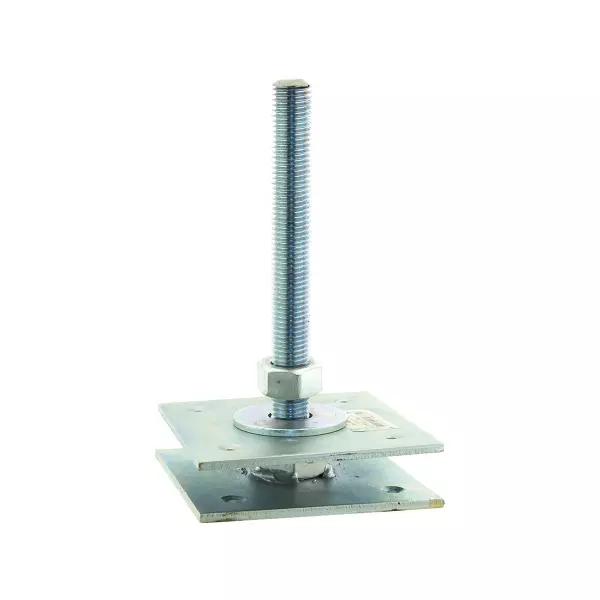

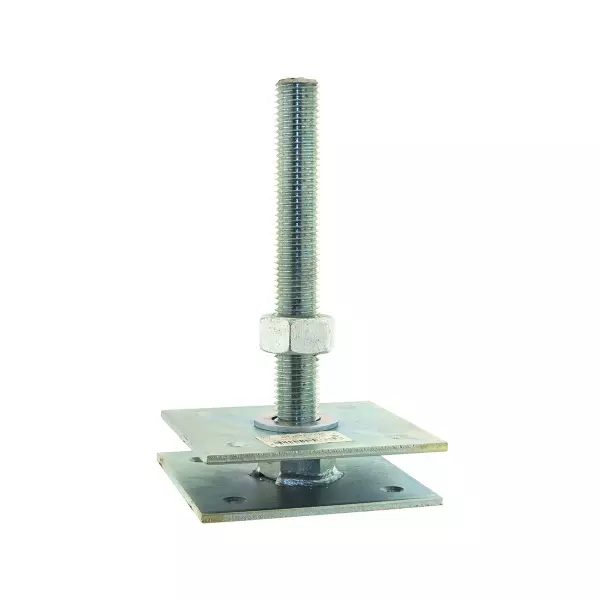

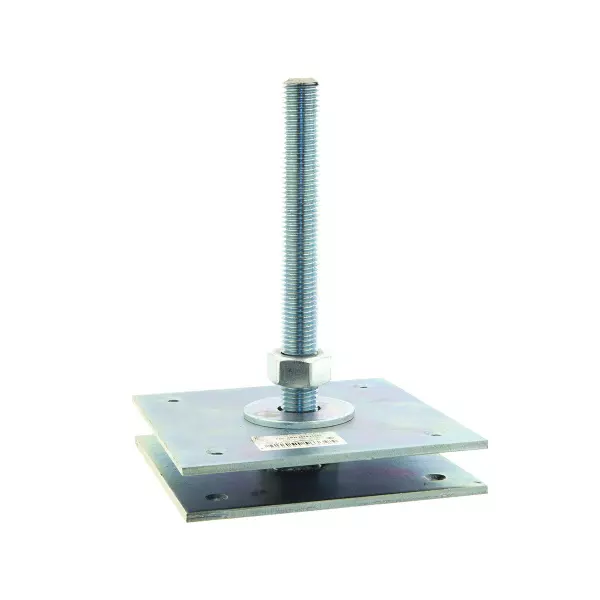

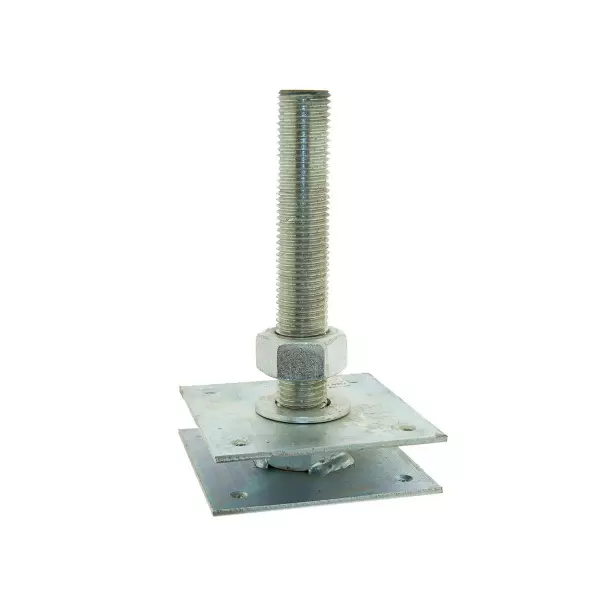

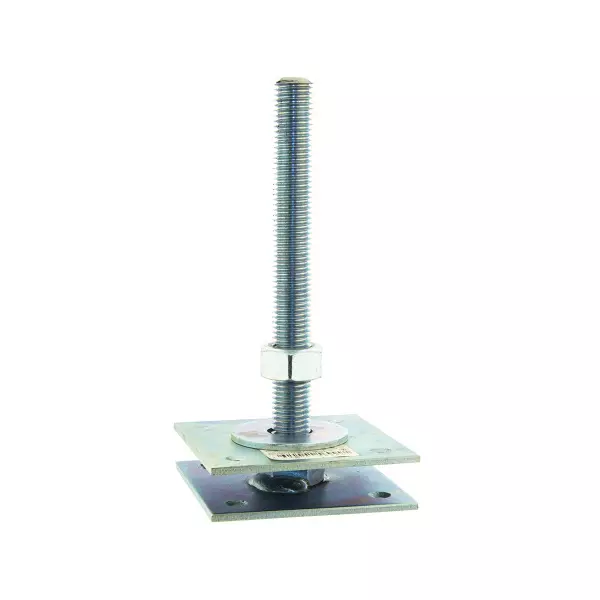

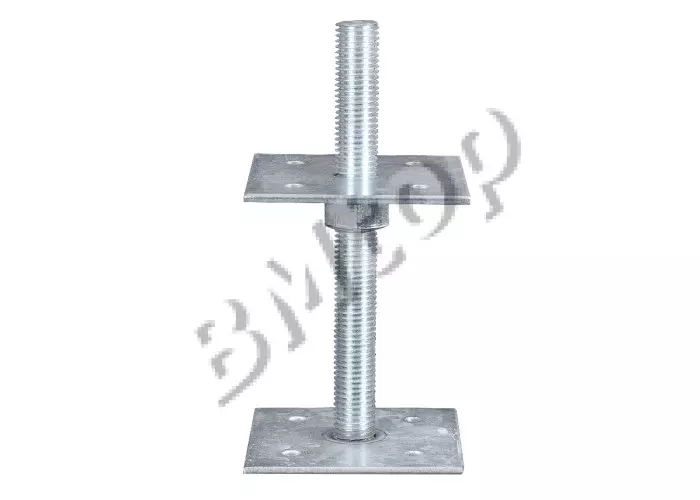

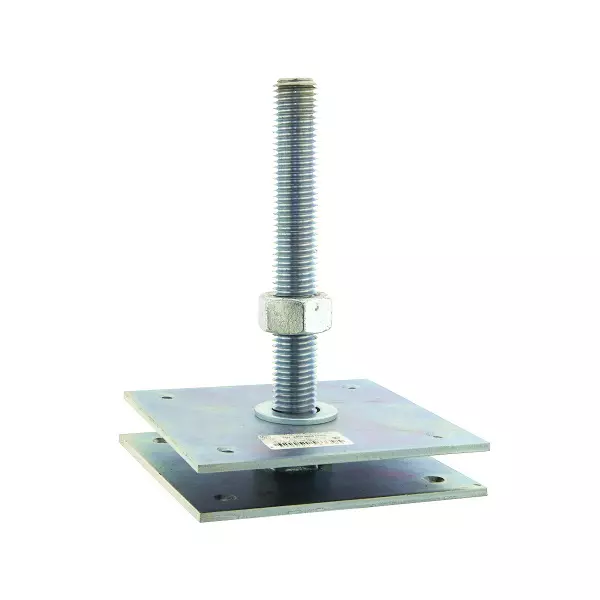

Конструкция: опорный дюбель или химический анкер M10–M16, ввёрнутый в основание, + регулировочная стальная обойма с резьбовой частью и контргайкой, воспринимающая как нагрузку от конструкции, так и монтажные перемещения. В системах НВФ дополнительно применяют нержавеющие кронштейны-кляммеры с овальными отверстиями (компенсация температурного расширения облицовки до ΔL = 4–6 мм/м для алюминия при ΔT = 80°C). Нагрузка на регулируемый кронштейн в НВФ: ветровое давление 0,5–1,2 кПа + вес облицовки 15–40 кг/м² — прочностной расчёт выполняется по ГОСТ Р 56336 и EN 1090.

После регулировки все подвижные элементы фиксируют с нормированным моментом затяжки — незафиксированный регулировочный узел при вибрациях (ветровая нагрузка, транспорт) ослабляется уже через 1–2 сезона. Контргайку из нержавеющей стали A4 (AISI 316) затягивают моментом: M10 — 35 Нм, M12 — 55 Нм, M16 — 100 Нм. Для ответственных фасадных систем (здания высотой > 75 м) выполняют натурные испытания анкерного узла на вырыв не менее 3 образцов с протоколом.
