Анкера с гайкой

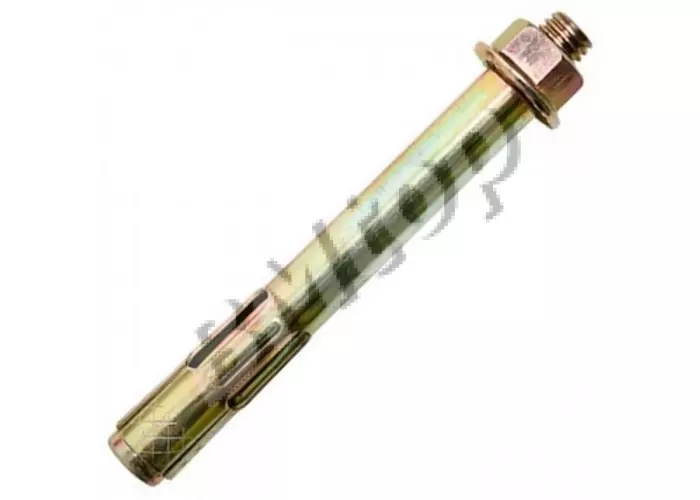

Анкеры с гайкой (анкерные болты с гайкой, sleeve anchors) применяются для крепления конструкций к бетону, кирпичу и природному камню с возможностью регулировки и повторного монтажа. Конструкция: стальная шпилька с резьбой M6–M20, распорная гильза (1–4 сегмента), конус и гайка — при затяжке гайки конус втягивается в гильзу, разжимая её. Шпилька с гайкой даёт возможность регулировать высоту закрепляемого элемента (подкладки, шайбы) и повторно затягивать соединение.

Отличие от клинового анкера: большая длина гильзы и меньший угол конуса обеспечивают более равномерное распределение усилия по длине отверстия — гильзовые анкеры менее чувствительны к незначительным дефектам основания и допускают применение в кирпичной кладке (полнотелый кирпич) с N_Rk = 3–6 кН для M8–M12. В трёхсоставных sleeve anchors (конус + внешняя гильза + внутренний болт) длина гильзы составляет 60–80% от длины анкера — обеспечивает несущую способность, близкую к клиновым, при более простом демонтаже.

Момент затяжки для sleeve anchor M10 в бетоне C20 — 25–35 Нм; перетяжка (> 50 Нм) деформирует гильзу и снижает N_Rk на 15–25%. Демонтаж: откручивание гайки позволяет снять закрепляемый элемент, при этом шпилька с гильзой остаётся в основании и может быть использована повторно — в отличие от клинового анкера, который при демонтаже нарушает основание. При наружном применении и в помещениях с влажностью > 80% применяют горячеоцинкованные (HDG ≥ 45 мкм) или нержавеющие (A4-70) варианты.
