Анкера с кольцом

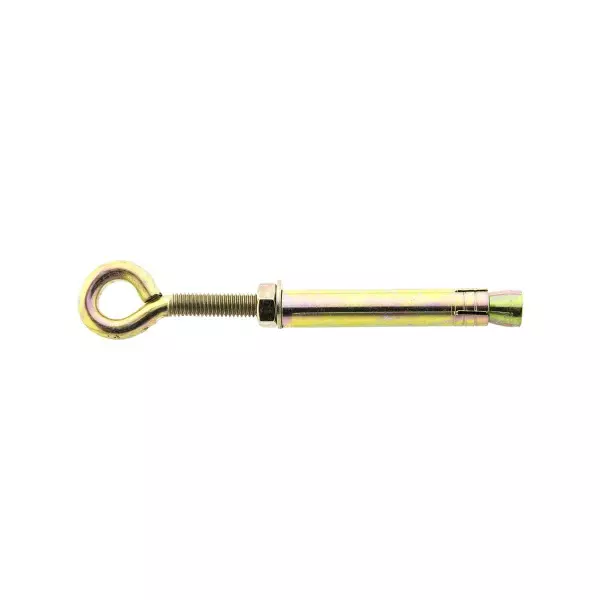

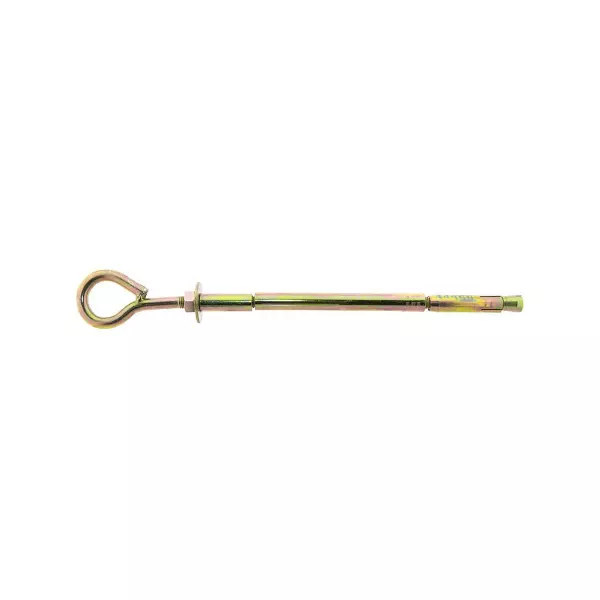

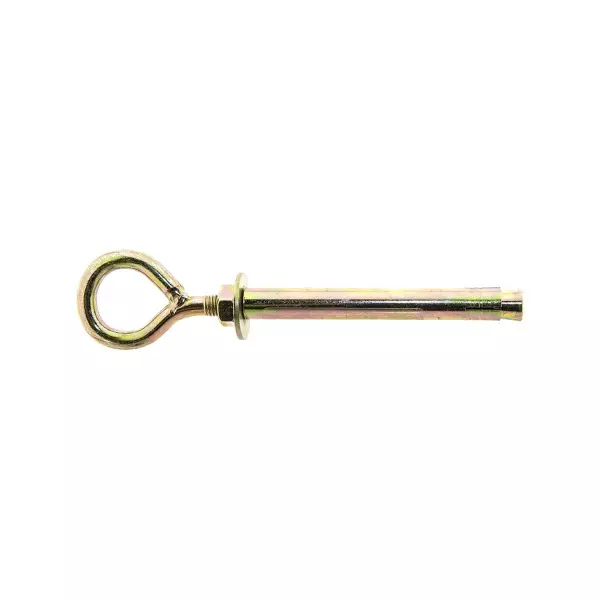

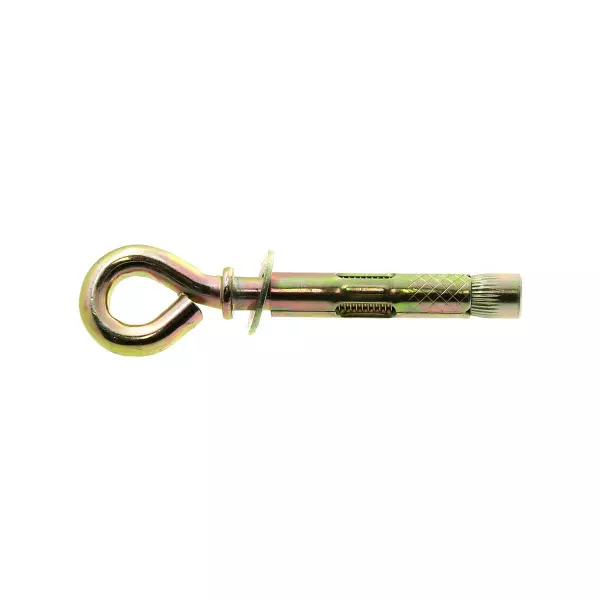

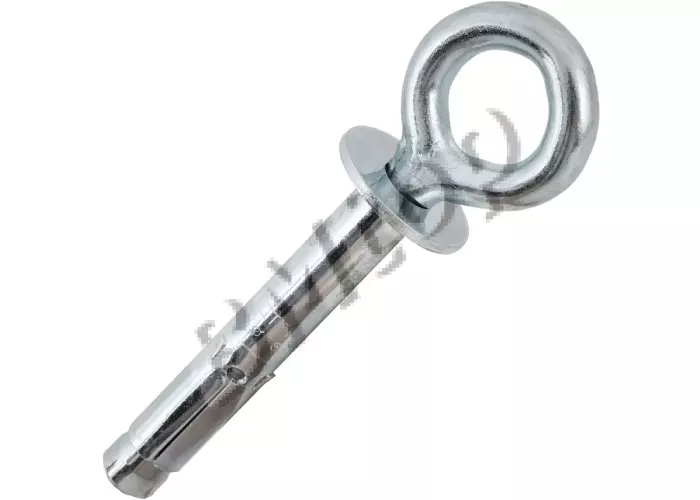

Анкеры с кольцом (ring anchors, eye anchors) обеспечивают точку крепления для подвески оборудования, трубопроводов, кабельных трасс и такелажных элементов, где требуется шарнирное соединение или возможность прицепить карабин, кольцо цепи или трос. Кольцо выполняется замкнутым (closed eye, нагрузка во всех направлениях одинакова) или открытым (open hook, нагрузка только осевая — нельзя применять с карабинами без блокировки).

Нагрузочные характеристики кольцевых анкеров (нормированы по EN 1992-4 и ETA): ключевой параметр — угол нагрузки α относительно оси анкера. При α = 0° (строго вертикальный вырыв) N_Rk максимальна; при α = 90° (горизонтальная нагрузка) V_Rk составляет 50–70% от N_Rk. При косой нагрузке используют уравнение взаимодействия. Типичные значения для анкера M12×120 в бетоне C20: N_Rk = 28–35 кН, V_Rk = 18–22 кН. Для такелажных работ (поднятие сборных конструкций) применяют рым-болты по DIN 580 с кольцом, рассчитанным на нагрузку в плоскости кольца — нагрузка поперёк плоскости кольца снижает несущую способность вдвое, что является распространённой причиной аварий.

Материал: оцинкованная сталь — для монтажных работ в помещении; горячее цинкование или AISI 316 — для наружных и влажных условий. Маркировка на кольце обязательна: диаметр резьбы, класс прочности, допустимая нагрузка (WLL — Working Load Limit) в кН. Перед применением для подъёма грузов кольцевой анкер проверяют на затяжку и осматривают кольцо на трещины и деформации; периодическое освидетельствование — по ГОСТ Р 54767 (ежегодно для такелажного оборудования).
