Анкера с крюком

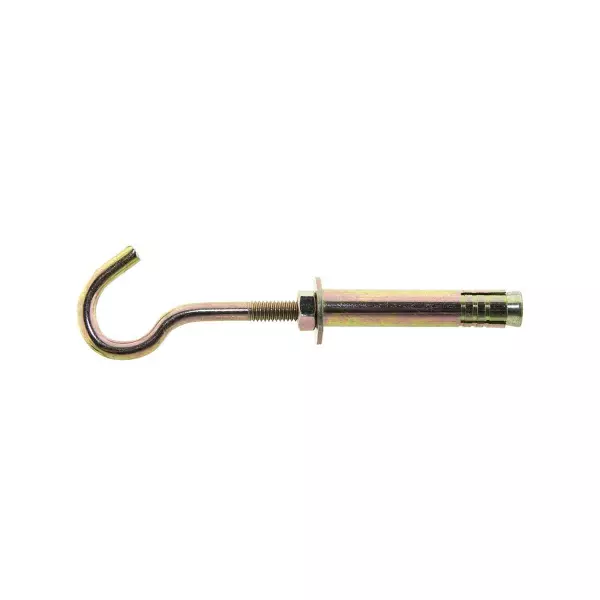

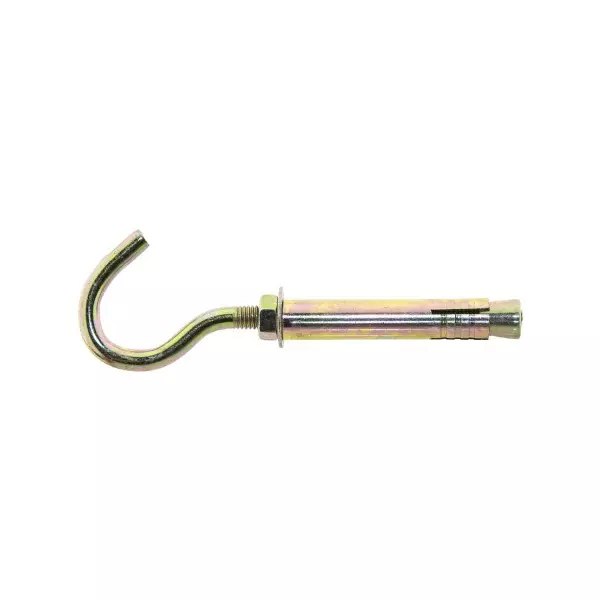

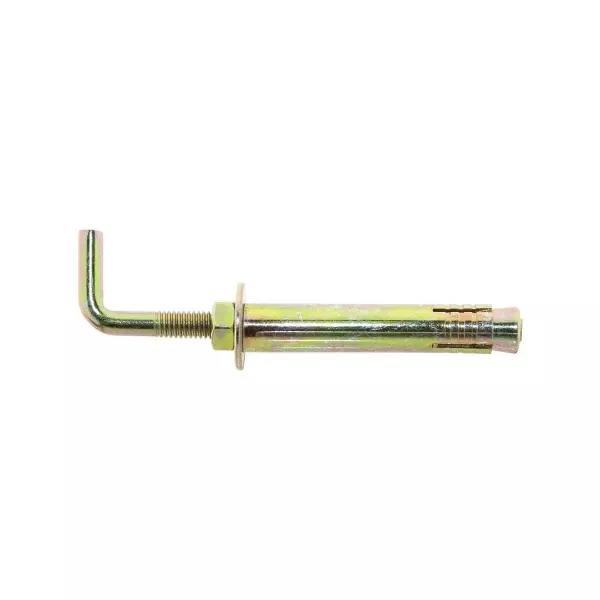

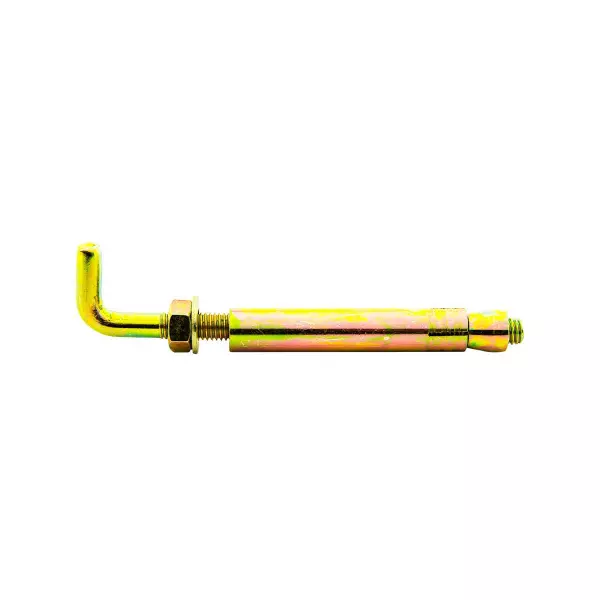

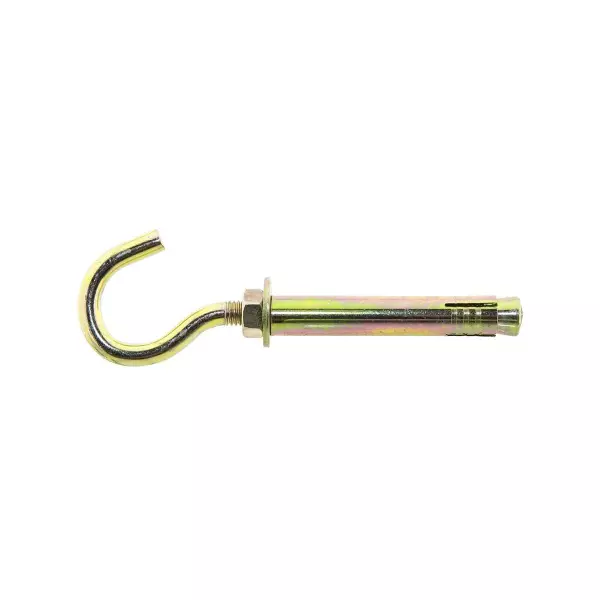

Анкеры с крюком (hook anchors, J-anchors, L-anchors) применяются для постоянного или временного подвешивания коммуникаций, светильников, кабельных лотков и декоративных элементов к бетонным перекрытиям и стенам без необходимости использования дополнительных крюковых шайб или переходников — крюк является конструктивной частью анкера. Различают J-образные (одна изогнутая ветвь), L-образные (угловой выход) и V-образные (вилка для захвата трубы).

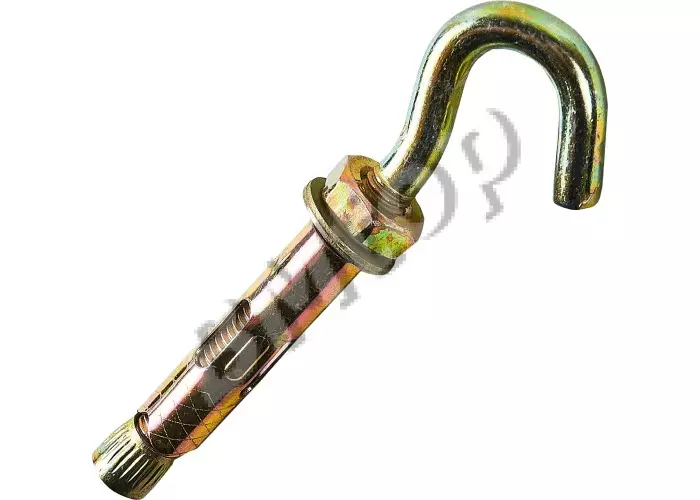

Конструкция: стальная шпилька-крюк M6–M16, ввёрнутая в распорный дюбель (пластиковый PA6 или металлический) либо зафиксированная конусно-клиновым механизмом. Открытый крюк рассчитан строго на осевую нагрузку вырыва; боковая нагрузка (перпендикулярно плоскости крюка) для открытых крюков недопустима — при боковом усилии > 20% осевой нагрузки крюк раскрывается. Для боковых нагрузок применяют закрытые кольцевые крюки с блокирующей защёлкой. Нагрузочные значения J-анкера M8×80 в бетоне C20: N_Rk ≈ 8–12 кН.

Монтаж в потолочном положении: крюк ориентируют рабочей частью в нужную сторону до расклинивания; после расклинивания изменить ориентацию крюка нельзя без демонтажа. Для распределения нагрузки между несколькими подвесными точками (кабельный лоток, трубопровод) шаг между крюками рассчитывают исходя из погонной нагрузки: для лотка с кабелями массой 15 кг/м при шаге 1,5 м нагрузка на один крюк = 15 × 1,5 = 22,5 кг; крюк M10 с N_Rk = 15 кН имеет расчётную нагрузку ≈ 15/2 = 7,5 кН > 22,5 кг × 0,01 = 0,22 кН — подходит с запасом × 34.
