Анкера забивные

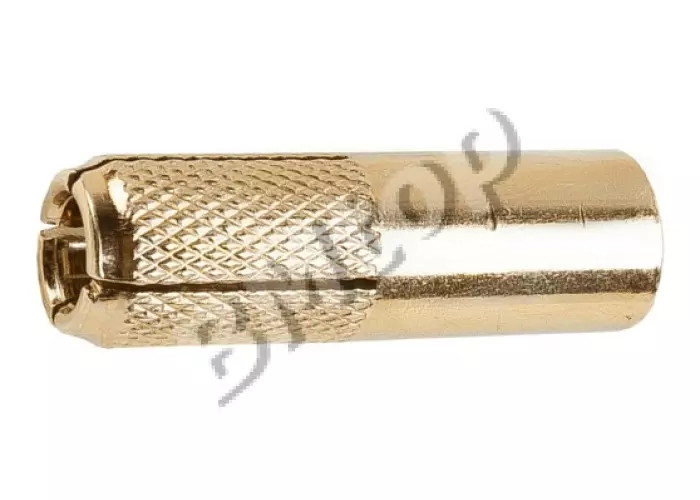

Анкеры забивные (strike anchors, Ø6–Ø20 мм) создают крепёжную точку с внутренней резьбой в бетоне и плотном камне без применения ударного сверла после установки — гильзу вставляют в подготовленное отверстие и расклинивают ударом оправки по конусному штифту. Глубина расклинивания контролируется бортиком гильзы: при правильной установке бортик заподлицо с поверхностью. Это обеспечивает скрытую точку крепления и позволяет выбирать шпильку нужной длины под конкретную толщину закрепляемого элемента.

Типоразмеры и несущая способность (бетон C20/25, по EN 1992-4): M6 (глубина 30 мм) — N_Rk ≈ 4,5 кН, V_Rk ≈ 3,0 кН; M8 (40 мм) — N_Rk ≈ 8 кН, V_Rk ≈ 5,5 кН; M10 (50 мм) — N_Rk ≈ 12 кН, V_Rk ≈ 8 кН; M12 (60 мм) — N_Rk ≈ 18 кН, V_Rk ≈ 11 кН. Расстояние до края c_min = 40 мм для M6–M10. Материал: оцинкованная сталь (нормальные условия), AISI 316 (нержавеющая — для влажных и химически агрессивных помещений, бассейны, пищепром). Класс прочности резьбы гильзы — 6H по ISO 965; шпильку применяют 8.8 или A4-80.

Инструмент расклинивания: стальная оправка с наружным диаметром = внутреннему диаметру конуса гильзы + 0,5 мм; удар молотком 1,5–2 кг по оправке до полного расклинивания (контроль — бортик на уровне поверхности). Ошибки монтажа: удар под углом — несимметричное расклинивание, снижение N_Rk на 20–30%; отверстие больше номинала — гильза не расклинивается, анкер вынимается рукой. Повторная установка в то же отверстие недопустима — гильза одноразовая.
