Балочные зажимы

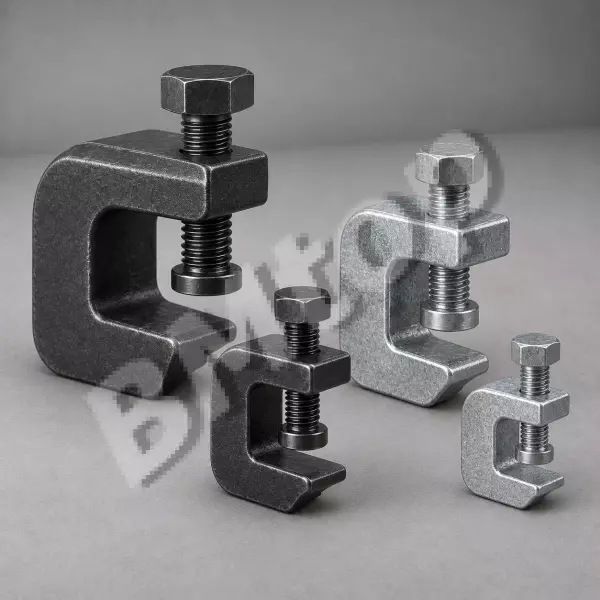

Балочные зажимы (beam clamps, Lindapter-type) — инструментарий бесперфорационного крепления подвесных систем к металлическим балкам (двутавр, швеллер, прямоугольный профиль) без сверления, сварки и изменения несущей конструкции. Применяются при монтаже кабельных лотков, трубопроводных хомутов, воздуховодов, спринклерных подвесов и осветительных приборов к стальным перекрытиям и фермам.

Типы конструкций по принципу фиксации: клиновой (Тип A/B по Lindapter) — клиновой болт прижимает зажим к полке балки при затяжке гайки, нагрузка до 30–100 кН в зависимости от типоразмера; захватный (Тип C, GB) — охватывает полку снизу с прижимом через резьбовую планку, для полок толщиной 4–25 мм; горизонтальный (Тип HB, HOB) — крепление к стенке двутавра; Тип J — для прямоугольных HSS/RHS профилей. Диапазон полок: 4–25 мм толщиной для большинства стандартных серий.

Несущая способность по характеристикам производителя (Lindapter Hollo-Bolt / Hilti MT-LB): одиночный зажим M12 на полке двутавра IPE 240 — N_Rk вырыв = 18–25 кН; V_Rk срез = 12–18 кН. Для ответственных подвесных систем (противопожарная защита, трубопроводы Category 3 по ASME B31.1) применяют зажимы с ETA или FM/UL листингом. Момент затяжки болта зажима M12 — 40–60 Нм (обязательна контровочная шайба Nord-Lock или Grover для предотвращения ослабления при вибрации). Проверка затяжки на вибронагруженных объектах — ежеквартально; при ослаблении более 20% от исходного момента — замена зажима.
