Болты имбус

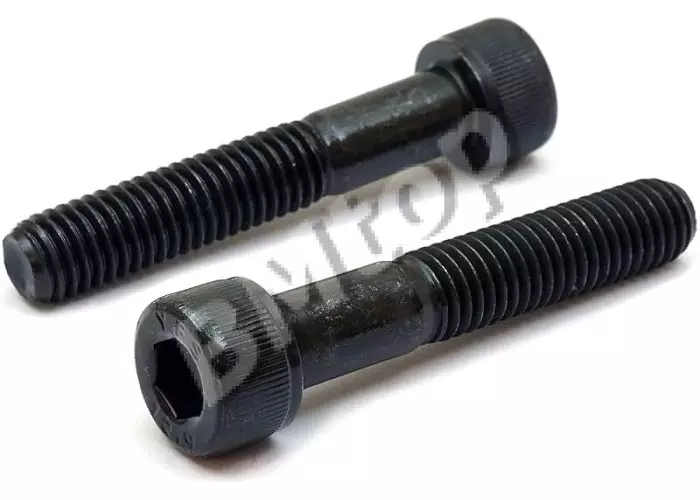

Болты имбус (DIN 912, ISO 4762 — цилиндрическая головка с внутренним шестигранником; DIN 7991, ISO 10642 — потайная; DIN 6912 — низкая цилиндрическая) применяются в машиностроении, приборостроении и конструкционном монтаже, где требуется компактный крепёж с возможностью затяжки торцевым ключом (Г-образный, Т-образный, L-ключ или шуруповёрт с насадкой HEX).

Основные параметры: диаметр M2–M64 (для специальных применений до M100); ключ SW: M3 — 2,5 мм, M4 — 3 мм, M5 — 4 мм, M6 — 5 мм, M8 — 6 мм, M10 — 8 мм, M12 — 10 мм, M16 — 14 мм (ISO 4762). Класс прочности: 8.8 (стандарт для машиностроения), 10.9 (высоконагруженные узлы), 12.9 (максимальная нагрузка, σт ≥ 1080 МПа — применять только с расчётом, хрупкие при низких температурах). Материалы: углеродистая сталь с покрытием (чёрный оксид + масло, Zn 8 мкм, Zn-Ni для коррозионной среды); AISI 304 A2-70; AISI 316 A4-80; титан Grade 5 (Ti-6Al-4V) — авиация, медицина.

Момент затяжки (сухая резьба, класс 8.8): M5 — 5,5 Нм, M6 — 9,5 Нм, M8 — 23 Нм, M10 — 46 Нм, M12 — 80 Нм, M16 — 195 Нм; с MoS₂-смазкой — умножить на 0,75 (смазка снижает коэффициент трения с 0,14 до 0,10). Контроль момента — динамометрическим ключом при сборке ответственных узлов; для серийной сборки — шуруповёрт с электронным ограничением момента (точность ±5%). Фиксация от самоотвинчивания при вибрации: резьбовой герметик Loctite 243 (средняя прочность, разборка ключом), 270 (высокая прочность, разборка только нагревом > 200°C) или пружинная шайба DIN 127 (снижает нагрузку на соединение на 20–30% при ударах).
