Дюбель для термоизоляции

Дюбель для термоизоляции (фасадный дюбель, «грибок») применяется для крепления теплоизоляционных плит (пенополистирол EPS/XPS, минеральная вата) к стенам и фасадам в системах наружного утепления СФТК. Обеспечивает удержание утеплителя без смещения и предотвращает образование мостиков холода в точках крепления.

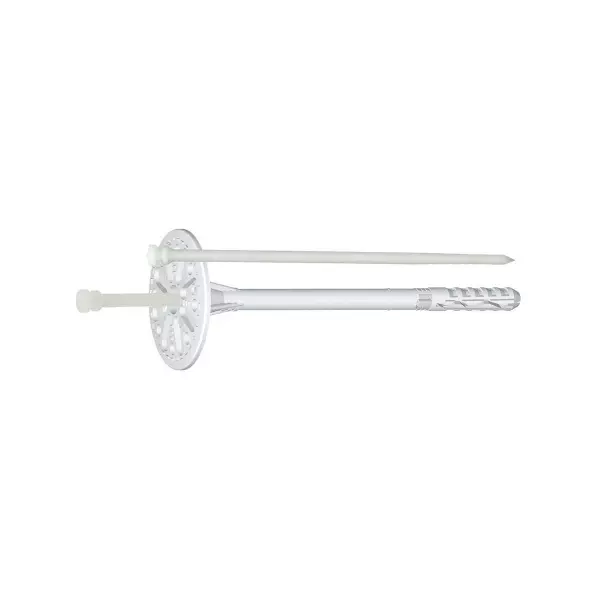

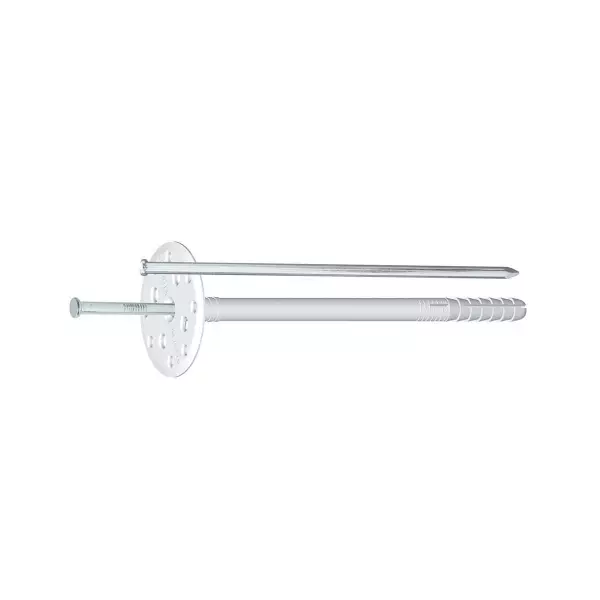

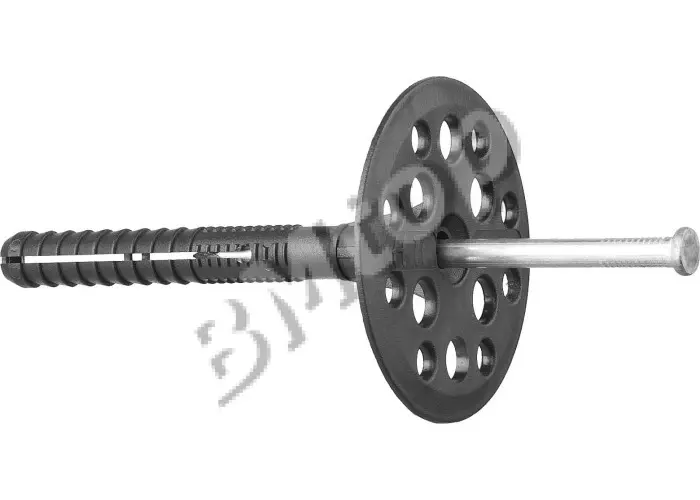

Конструктивно дюбель состоит из тарельчатой шляпки-шайбы диаметром 50–140 мм и распорного стержня длиной 80–300 мм. Стержень фиксируется в основании механически (распорная часть из полиамида) или забивным способом (металлический гвоздь). Терморазрыв — обязательное конструктивное требование: стержень изготавливается из полиамида или стекловолокна с теплопроводностью λ = 0,25–0,35 Вт/(м·К) против 50 Вт/(м·К) у стали, что исключает точечный мостик холода. Рабочая нагрузка: нормативно 0,3–0,6 кН в зависимости от типоразмера и основания. Расход дюбелей по ETICS-системам: 4–8 шт./м² в поле плиты + усиленная схема по периметру и угловым зонам (≥8 шт./м²). Глубина анкеровки в несущее основание: ≥25 мм для бетона, ≥40 мм для полнотелого кирпича, ≥60 мм для газобетона.

Тарельчатую шляпку утапливают заподлицо с поверхностью утеплителя — выступание шляпки создаёт точечные деформации штукатурного слоя и «проявляется» пятнами на фасаде. В зонах с высокими ветровыми нагрузками (карнизы, углы зданий выше 20 м) расход увеличивают до 10–12 шт./м².
