Дюбель костыль

Дюбель-костыль применяется для создания крючкообразной точки крепления в стенах из бетона, кирпича и блоков, когда требуется выступающий Г-образный элемент для зацепа кабеля, трубы, троса или подвесного элемента. Используется при прокладке кабельных трасс, монтаже подвесных конструкций и инженерных коммуникаций.

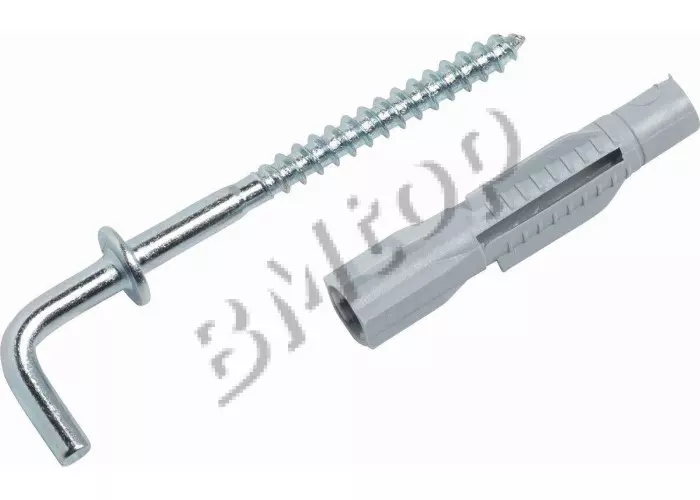

Дюбель-костыль состоит из стандартного распорного нейлонового или металлического дюбеля и Г-образного шурупа-костыля (hook screw) с резьбой M6–M10. Материал костыля — оцинкованная сталь для внутренних помещений или нержавеющая сталь A2/A4 для открытых и влажных зон. Допустимая рабочая нагрузка зависит от диаметра прутка крюка: ⌀6 мм — до 15 кг, ⌀8 мм — до 30 кг, ⌀10 мм — до 50 кг при вертикальной нагрузке. При наклонной нагрузке (кабельный лоток со смещением) создаётся изгибающий момент: плечо нагрузки 50 мм при усилии 200 Н создаёт момент 10 Н·м, требующий расчёта на прочность прутка. Нормативный шаг установки костылей для кабельных трасс: 800–1000 мм при диаметре пакета кабелей до 50 мм.

Костыль завинчивают так, чтобы его плоскость была направлена в сторону нагрузки (трос или кабельный лоток лежат в плоскости крюка, а не поперёк него). При ответственных подвесах используют контргайку или стопорную шайбу для предотвращения самоотвинчивания при вибрации.
