Дюбель под стяжку

Дюбель под стяжку (дюбель-клипса, дюбель с площадкой) применяется для фиксации кабелей и пучков проводов к бетонным, кирпичным и гипсовым основаниям с помощью кабельных стяжек. Востребован в электромонтаже и слаботочных системах — структурированных кабельных сетях, системах видеонаблюдения, охранной сигнализации, — где важны скорость прокладки и аккуратность трассы.

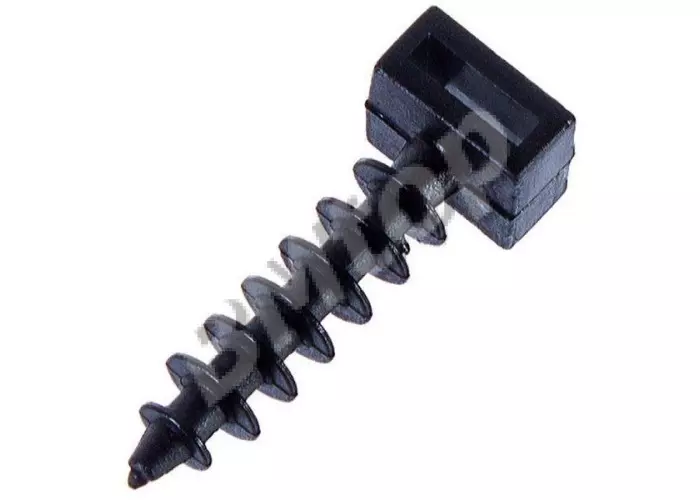

Конструктивно дюбель-площадка состоит из распорного нейлонового тела (диаметр 5–8 мм, длина 25–40 мм) и интегрированного ушка или сквозного паза шириной 2,5–4,5 мм для продевания кабельной стяжки. Материал: полиамид PA66 c UV-стабилизатором для наружного применения или стандартный PA для помещений. Допустимая нагрузка на один дюбель под стяжку: 0,05–0,2 кН в зависимости от размера и типа основания. Рекомендуемый шаг установки по нормативу МЭК 61386: 300–500 мм для горизонтальных трасс и 400–600 мм для вертикальных; при диаметре пучка свыше 20 мм шаг уменьшают на 20–30%. Температурный диапазон стандартного PA-дюбеля: от −25 до +85 °C; UV-стабилизированного: до +105 °C.

При монтаже стяжку продевают через ушко дюбеля, фиксируют пучок кабелей и затягивают без перетяжки — деформация оболочки кабеля повышает локальные электрические потери и снижает радиус изгиба ниже нормируемого. Момент затяжки стяжки: не более 1,5–2,0 Н·м для кабелей с ПВХ-оболочкой.
