Фасадные системы

Фасадные системы крепежа используются для монтажа утеплителя, облицовки, подсистем и навесных элементов на наружных стенах. Они работают под действием ветровых нагрузок, температурных перепадов и влаги, поэтому требуют надёжного крепежа и устойчивых материалов.

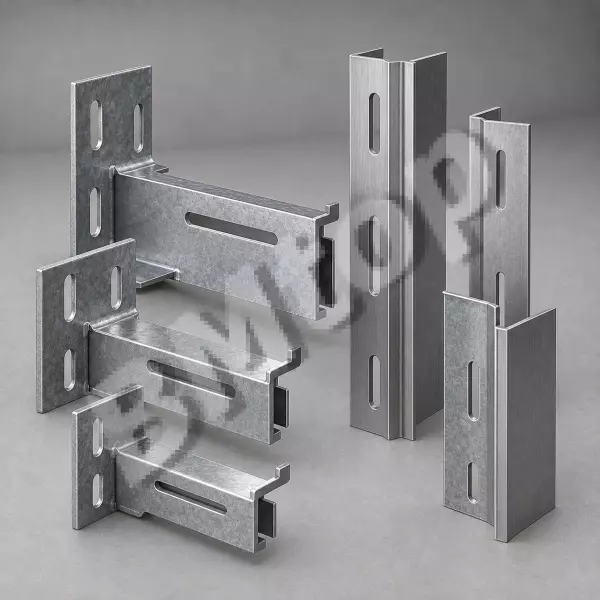

Системы вентилируемых фасадов (НВФ): тарельчатый дюбель ⌀8–10 мм для теплоизоляции — нормативная нагрузка на вырыв из бетона C20/25: 0,3–0,8 кН/дюбель; из ячеистого бетона D500: 0,15–0,30 кН/дюбель; расход: 5–8 шт/м² (периметр плиты — 10–12 шт/м²). Анкерный дюбель для подсистемы НВФ: M8 или M10 из нержавейки A4 (хлоридная среда фасада); нормативная нагрузка на срез (ветер) при M10 в бетон — 5,0–8,0 кН; расстояние от края стены ≥ 5d = 50 мм; ETA-сертификат обязателен для ответственных фасадов. Температурное расширение алюминиевой подсистемы: α=23 мкм/(м·°C); при длине профиля 3 м и ΔT=70 °C (летний нагрев тёмного фасада) — удлинение 4,8 мм; дистанционная втулка с овальным отверстием 6×12 мм компенсирует это движение. Кляммеры для крепления керамогранита 600×600 мм: стартовый — несёт вес плиты (0,8–1,2 кН), промежуточный — фиксирует и передаёт ветровую нагрузку (0,3–0,6 кН); нержавейка A2 или A4; рабочая температура −50…+100 °C без деградации. Химические анкеры в основание из пустотелого кирпича: стандартный распорный анкер — ненадёжен в пустотах (нагрузка снижается в 3–5 раз); химический анкер M10, глубина 80 мм в перемычке — нагрузка на вырыв 4–6 кН.

Расчётная ветровая нагрузка на фасадную плиту: по СП 20.13330 для высоты 25 м в районе III по ветровому давлению — скоростной напор 0,38–0,45 кПа; нормативная нагрузка на 1 плиту 600×600 мм — 136–162 Н (нагрузка на кляммер с запасом 1,5 = 204–243 Н).
