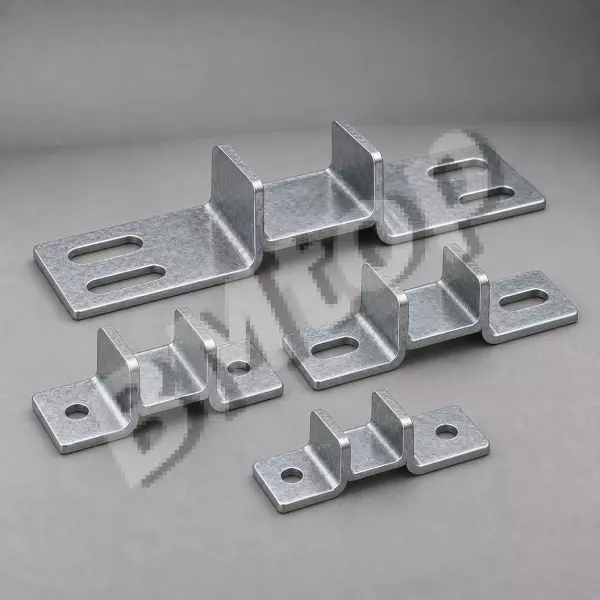

Фланцы для монтажных траверс

Фланцы для монтажных траверс применяются как соединительные и опорные элементы в системах подвеса, где нужно крепить траверсы, кронштейны и поперечины к шпилькам или профилям. Они помогают равномерно распределять нагрузку, обеспечивать плоскостность узла и удобство сборки на объекте.

Потолочный фланец (ceiling plate) для шпильки M10–M16: стальная пластина 80×80 мм или ⌀100 мм, t=4–6 мм; крепится к потолку на 4 анкера; несущая способность пары фланец+анкер M10 в бетон — 4 × 7,5 кН = 30 кН (нормативный вырыв на 4 анкера); рабочая нагрузка с КЗ = 1,5: 20 кН. Фланец для монтажного профиля (end plate): закрывает торец профиля Unistrut P1000, позволяет состыковать два профиля встык через болт M10; момент затяжки болта M10 класса 8.8: 42–46 Н·м. Регулируемый фланец (swivel plate, angle plate): позволяет изменить угол между шпилькой и профилем в диапазоне ±30° — применяется при наклонных потолках или при отклонении стены от вертикали; несущая способность ≥ базового фланца при любом угле в допустимом диапазоне. Базовая пластина под стойку (base plate): 150×150 мм, t=10 мм с отверстиями для анкера; нагрузка на основание от стойки 500 кг передаётся на 4 анкера M10 — каждый анкер воспринимает 1,25 кН с запасом. Фланец для виброизолированного подвеса: между фланцем и конструкцией — резиновая виброизолирующая прокладка Shore A 40–60; снижение передачи вибрации в конструкцию здания на 15–25 дБ.

Монтажная последовательность: фланец крепят к потолку/стене → выверяют вертикальность/горизонтальность шпильки с точностью ±1° → навинчивают траверсу и регулируют высоту контргайкой → устанавливают целевую нагрузку (трубы, лотки) → финальная затяжка. Пропуск выверки приводит к эксцентриситету нагрузки и снижению несущей способности анкеров на 20–40%.
