Гайки барашковые

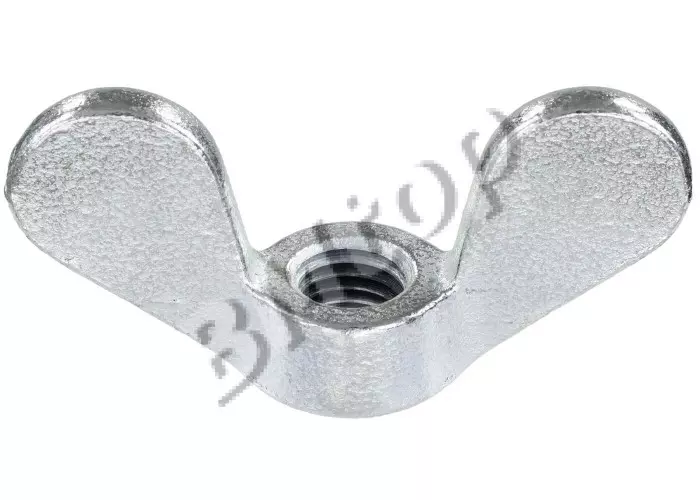

Гайки барашковые (wing nuts, DIN 315) — крепёжные элементы, рассчитанные на частую ручную разборку без применения инструмента. Два крыла, симметрично расположенных по оси резьбы, позволяют прикладывать усилие пальцами и удерживают гайку от ослабления при умеренных нагрузках — именно для такого режима работы они и предназначены. Это делает их незаменимыми в лабораторном оборудовании, прижимных приспособлениях, смотровых крышках, стендовой оснастке и везде, где регулировка или обслуживание выполняется несколько раз в смену.

Максимальный момент ручной затяжки ограничен физиологически — для стандартного крыла DIN 315 с рычагом около 20 мм он составляет 3–8 Нм в зависимости от диаметра и усилия руки. Это значительно меньше расчётного момента для болта того же диаметра, поэтому барашковую гайку никогда не применяют там, где нагрузка соединения требует контролируемого натяга. Для узлов с вибрацией ручной затяжки тем более недостаточно: дополнительно устанавливают пружинную шайбу DIN 127 или нейлоновый самостопорящийся вкладыш. Если же вибрация значительна, лучше перейти на барашковую гайку с встроенным стопором или заменить весь узел на быстросъёмный эксцентриковый зажим.

Материал выбирают с учётом условий среды. Оцинкованная сталь подходит для оснастки в производственных помещениях, нержавеющая A2-70 — для пищевого и фармацевтического оборудования, пластиковая PA6 — там, где важна лёгкость или электроизоляция, а малый вес детали не требует значительного затяжного усилия. Декоративные хромированные варианты применяют в мебели и выставочных стендах.
