Гайки корончатые

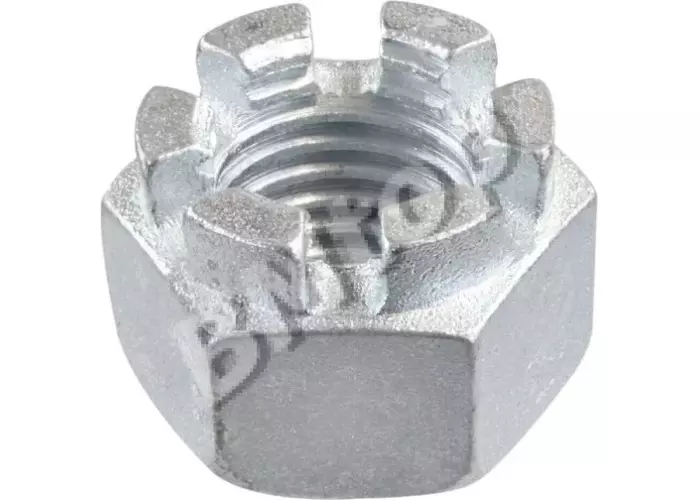

Гайки корончатые (castle nuts, slotted nuts, DIN 935 — с прорезями для шплинта) — надёжное механическое стопорение резьбового соединения в узлах, где вибрация и циклические нагрузки делают самоослабление практически неизбежным. «Корона» — это шесть или четыре прорезей на верхнем торце гайки, расположенных так, чтобы после затяжки хотя бы одна из них совпала с отверстием под шплинт в теле болта или шпильки. Шплинт, разведённый в обе стороны после вставки, жёстко запирает пару, и для откручивания необходимо сначала выпрямить и вытащить шплинт — непреднамеренно это сделать невозможно.

Основные области применения — ступичные гайки колёс автомобилей и тракторов, гайки рулевых тяг и шаровых опор, гайки валов редукторов и конвейерных барабанов, крепление лопастей вентиляторов и центрифуг. В этих узлах отказ стопорения чреват мгновенной потерей функционирования и угрозой безопасности, поэтому корончатая гайка со шплинтом остаётся стандартным решением несмотря на появление более современных методов — Nord-Lock, Loctite и зубчатых гаек. Для ступичных гаек используют гайки класса прочности 8 и 10, а шплинт из стали или нержавеющей стали подбирают по диаметру отверстия в болте.

При обслуживании шплинт всегда заменяют новым — повторное использование деформированного шплинта не допускается, так как разгибание и повторное сгибание металла создаёт усталостные трещины в местах изгиба, и шплинт может разрушиться в процессе работы узла. После установки нового шплинта концы разводят в разные стороны под углом не менее 45° — только так он надёжно удерживается от выпадения при вибрации.
