Гайки с прессшайбой

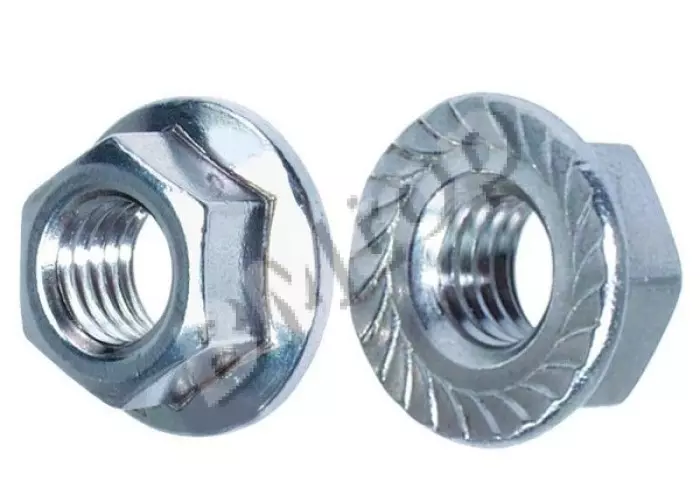

Гайки с прессшайбой (flange nuts, DIN 6923 — с насечкой; DIN 6926 — гладкий фланец) объединяют гайку и опорную шайбу в единой детали: интегрированный фланец диаметром около 1,8d заменяет отдельную шайбу и устраняет риск её смещения или потери при сборке. Именно это и стало главным аргументом для их широкого распространения в автомобилестроении и серийной сборке оборудования, где операция «взять гайку + взять шайбу» заменяется одним движением.

Фланец с насечкой (зубчатый) создаёт дополнительное самостопорящее трение: при затяжке 20–32 радиальных зуба врезаются в поверхность детали и повышают момент ослабления на 30–50% по сравнению с гладким фланцем. Это делает зубчатые варианты предпочтительными для соединений с вибрацией без дополнительных стопорных элементов — в частности, для крепления кронштейнов и теплообменников на двигателях. Однако насечка царапает окрашенные, алюминиевые и пластмассовые поверхности, поэтому для таких деталей выбирают гладкий фланец DIN 6926 или подкладывают мягкую шайбу между фланцем и деталью.

Класс прочности 8 и 10 по ISO 4161 соответствует болтам 8.8 и 10.9. Момент затяжки гайки DIN 6923 M10 класса 10 составляет около 55 Нм — на 8–12% выше, чем у стандартной гайки DIN 934, потому что фланец создаёт большую площадь контакта и снижает коэффициент трения под опорной поверхностью. Это нужно учитывать при ревизии соединений: данные из таблиц моментов для обычных гаек для фланцевых не подходят.
