Гайки удлиненные

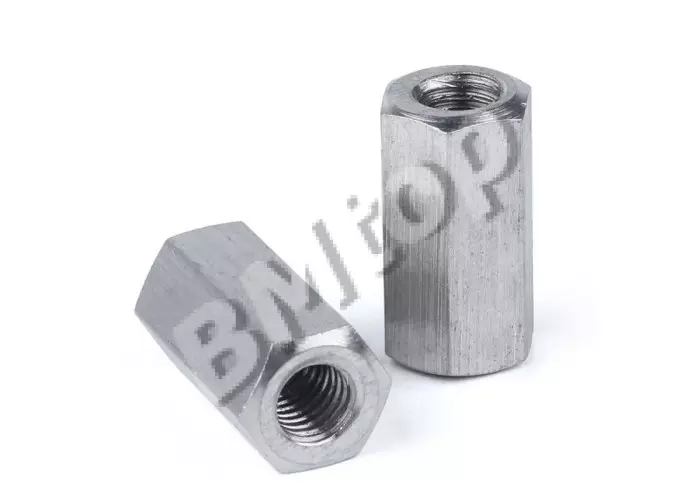

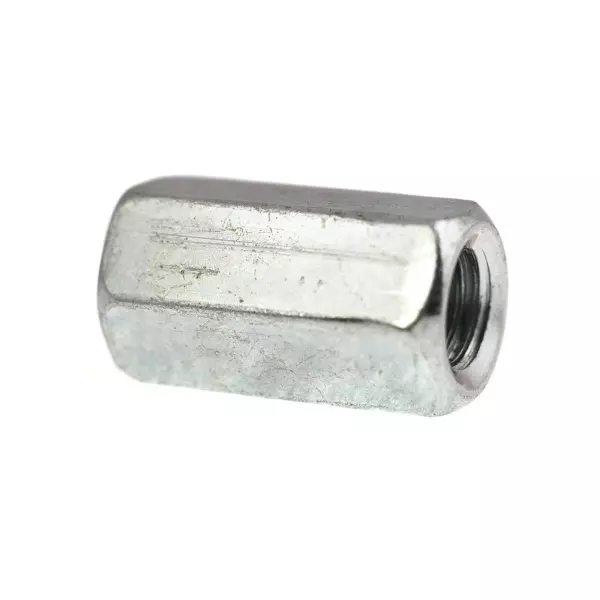

Гайки удлинённые (DIN 6334) и гайки соединительные — в большинстве каталогов это одно и то же изделие, поэтому описание совпадает с принципом работы муфтовой гайки. Тем не менее в ряде случаев «удлинённая гайка» обозначает вариант стандартной шестигранной гайки увеличенной высоты — 1,5d вместо стандартных 0,8d, — применяемый не для соединения двух шпилек, а для увеличения числа витков резьбы в одном соединении. Это актуально при работе с материалами, у которых прочность резьбы ограничена: алюминиевыми корпусами без вставок, чугунными деталями и пластиком.

В алюминиевом корпусе стандартная стальная гайка M10 высотой 8 мм создаёт контактное давление на один виток резьбы около 120–150 МПа при полной затяжке — это близко к пределу прочности алюминиевого сплава АД31 (σт ≈ 110 МПа). Удлинённая гайка той же резьбы высотой 15 мм снижает давление на виток до 65–80 МПа — в полтора раза — и делает соединение устойчивым к многократным разборкам без риска смятия алюминиевой резьбы. Альтернатива — резьбовые вставки Helicoil или E-Z Lok, но удлинённая гайка проще и дешевле там, где доступ к обратной стороне есть.

При использовании удлинённых гаек как муфтовых необходимо контролировать равномерность захода шпилек с обеих сторон. Наиболее надёжный способ — нанести метки на шпильках на глубине 1,5d от конца: когда метка скрывается внутри гайки при вворачивании, глубина захода достаточна. На сборочных линиях для этой же цели применяют шаблоны-ограничители, фиксирующие длину выступающей резьбы.
