Кольца стопорные

Стопорные кольца — компактный способ осевой фиксации деталей на валах и в корпусных отверстиях без резьбы и шпоночных соединений. Применяются в редукторах, подшипниковых узлах, гидравлических и пневматических цилиндрах, где необходимо удерживать втулки, подшипники и шестерни в заданном осевом положении.

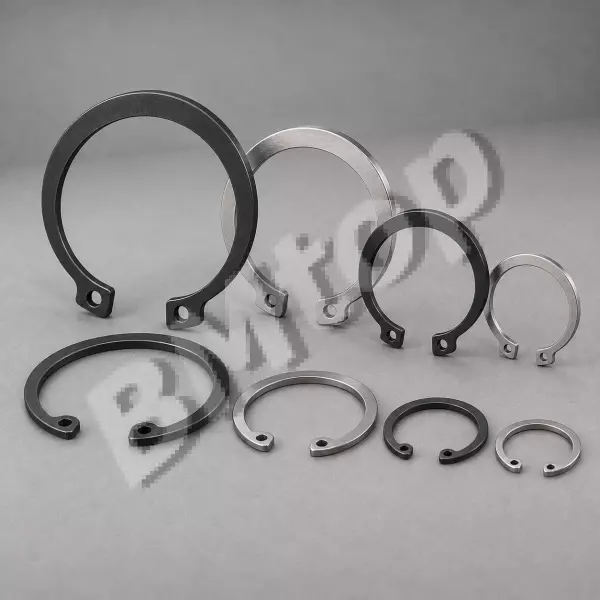

Кольца наружные (для валов) и внутренние (для отверстий) производятся по DIN 471/DIN 472 и ГОСТ 13942–86/13943–86 из углеродистой пружинной стали 65Г или нержавеющей 1.4310. Диапазон применения: валы ⌀3–300 мм, отверстия ⌀8–300 мм. Допустимая осевая нагрузка на кольцо DIN 471 для вала ⌀20 мм: ~4,5 кН; для ⌀50 мм: ~20 кН. Геометрия канавки критична: ширина канавки = толщина кольца + 0,05–0,15 мм, глубина = (d − d₁)/2 ± 0,05 мм; несоответствие параметров канавки снижает допустимую нагрузку на 30–60% или делает монтаж невозможным. Для монтажа применяют щипцы для стопорных колец (тип А — прямые, тип В — угловые, тип С — с регулируемым углом) — растяжение кольца более чем на 20% от номинального диаметра вызывает остаточную деформацию и потерю упругости.

После демонтажа кольца, как правило, замене: повторное использование допустимо только при отсутствии видимых деформаций и при условии, что торцы кольца не имеют следов наклёпа. В агрессивных средах и при температурах свыше +200 °C применяют кольца из нержавеющей стали или специальных сплавов.
