Шпильки с левой резьбой

Шпильки с левой резьбой (LH — Left Hand thread) применяются в приводных узлах и механизмах, где направление рабочего вращения создаёт момент, откручивающий правую резьбу. Типичные области применения: ходовые винты левосторонних регуляторов, оси вращающихся инструментов, специальные тяги и распорки с противоположно направленной регулировкой.

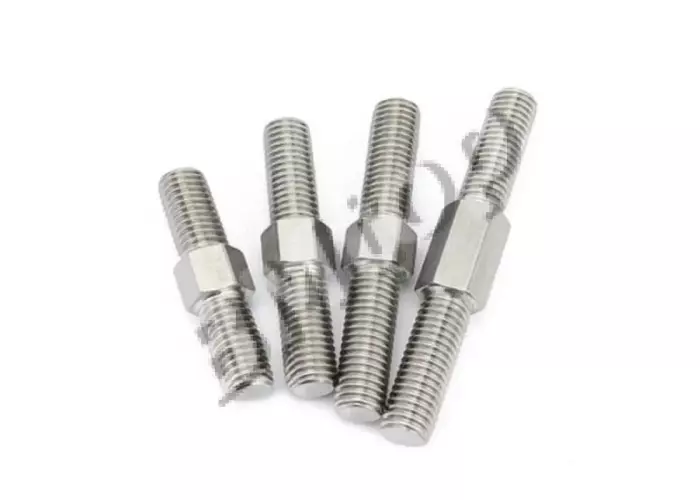

Шпильки LH производятся по DIN 938, 939 (для ввинчиваемого конца) и DIN 976 (шпилька-стержень) с обозначением LH в маркировке. Стандартный резьбовой конец — крупный шаг (M8×1,25 LH, M10×1,5 LH, M12×1,75 LH); мелкий шаг применяется в точных механизмах и регуляторах. Материал: класс прочности 8.8 (σв = 800 МПа) — наиболее распространён; 10.9 и 12.9 — для высоконагруженных соединений. Двусторонние шпильки (правый + левый конец) используются в стяжных механизмах (turnbuckle), где вращение муфты одновременно затягивает оба конца, обеспечивая натяжение троса или регулировку длины тяги без снятия элемента. Момент затяжки: идентичен правой резьбе того же размера и класса.

Шпильки с частично левой и частично правой резьбой требуют особого внимания при сборке: монтажник должен чётко знать, какой конец какой. Рекомендуется маркировать левый конец шпильки краской или канавкой у торца ещё на этапе входного контроля, чтобы исключить ошибку при установке и последующем обслуживании.
