Гайки мелкий шаг

Гайки мелкий шаг применяются в соединениях с мелкой метрической резьбой, где важны точная затяжка и повышенная площадь резьбового контакта. Они используются в машиностроении, приборных узлах и механизмах с регулировкой, а также в местах, где стандартный шаг может быть склонен к самоослаблению.

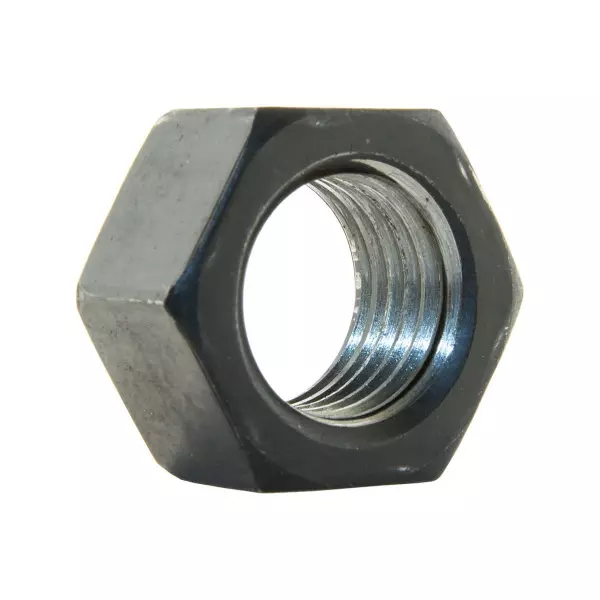

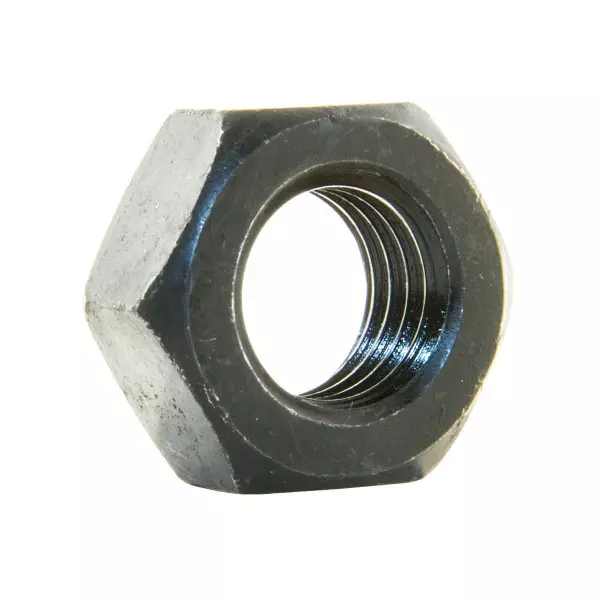

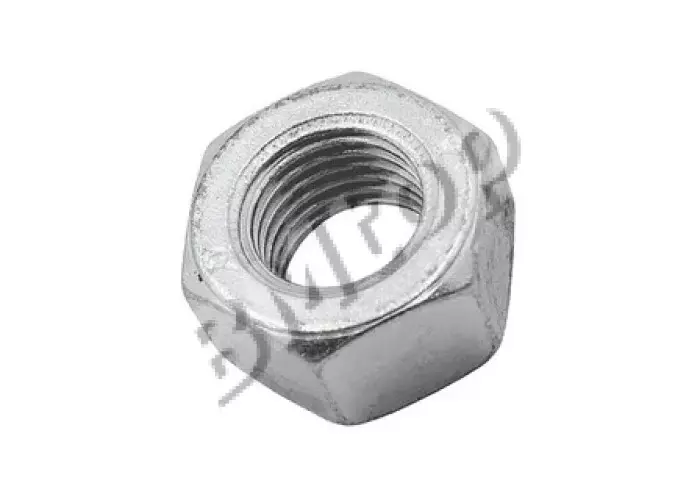

Стандартные размеры мелкошаговых гаек по DIN 934/ISO 4032: M8×1,0; M10×1,0; M10×1,25; M12×1,25; M12×1,5; M14×1,5; M16×1,5; под ключ SW13–SW24. Высота гайки M10×1,0 (DIN 934): 8,0 мм — идентична M10×1,5; тип «тонкая» (DIN 439): высота 5,0 мм, применяется как контргайка в регулировочных парах. Прочность резьбового соединения M10×1,0 с болтом класса 8.8: предельная нагрузка по телу болта — 43,7 кН; мелкий шаг повышает площадь контакта витков, поэтому при использовании совместимой гайки класса 8 срыв происходит по стержню болта, а не по виткам — то есть прочность системы определяется болтом, а не гайкой. Момент стопорения нейлон-вставки (нейлстоп) M10×1,0: 0,9–1,8 Н·м; повторное использование нейлстоп-гайки с мелким шагом — до 5 раз без значительной потери момента стопорения.

Наиболее частая ошибка при закупке: заказ стандартных гаек DIN 934 без указания шага — в этом случае поставщик отгружает шаг по умолчанию (крупный), что приводит к браку при сборке. В технической документации и на чертежах шаг мелкой резьбы всегда указывают явно (например, M12×1,5-6H), тогда как крупный шаг по стандарту допускается не указывать.
