Шайбы микро

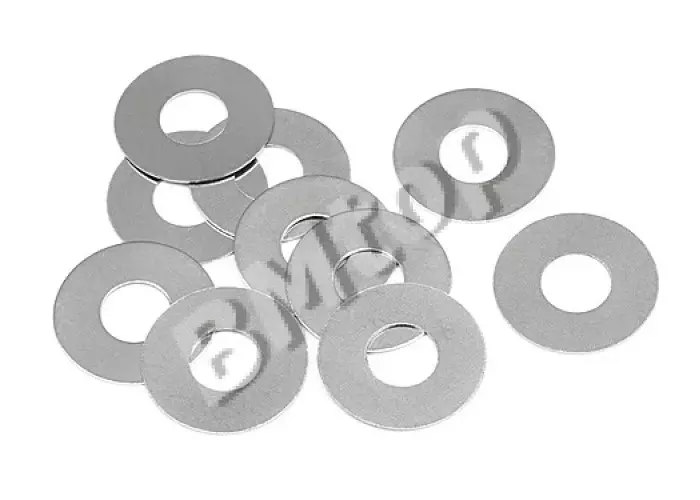

Шайбы микро применяются в миниатюрных резьбовых соединениях для распределения нагрузки и защиты поверхности деталей. Они востребованы в электронике, точной механике и приборостроении, где материалы тонкие, а крепёж работает на небольших площадях контакта.

Типоразмерный ряд микрошайб по DIN 125/ISO 7089: внутренний диаметр 1,1; 1,3; 1,5; 1,7; 2,2; 2,7; 3,2 мм (для винтов M1–M3). Наружный диаметр широкой шайбы (DIN 9021) для M2: ⌀8 мм против ⌀5 мм у стандартной — применяется для монтажа на PCB и тонком пластике, где малый наружный диаметр продавливает материал. Удельное давление под головкой винта M2×0,40 без шайбы на стеклотекстолит FR4 (толщина 1,6 мм): 35–55 МПа — близко к пределу смятия; с шайбой ⌀6 мм давление снижается до 8–12 МПа. Материал: нержавейка A2 (AISI 304) — для влажных и медицинских условий; латунь — для электрических цепей (клеммные узлы, контактные группы, где шайба входит в токовый путь); сталь с цинком 5–8 мкм — для стандартных корпусных сборок. Пружинные микрошайбы (Grower, DIN 127): OD = 1,5 × d внутреннего; применяются для стопорения M1,6–M3 в вибронагруженных узлах (моторедукторы, вентиляторы), момент стопорения до 0,02 Н·м для M2.

Хранение и выдача: при диаметрах 1,1–2,7 мм масса одной шайбы 0,01–0,08 г — россыпное хранение в смеси с другими типоразмерами неприемлемо. Рекомендуется раздельное хранение в прозрачных ячейках с подписанным образцом и магнитная ловушка при работе — потеря микрошайб при монтаже является типичной причиной задержек сборки.
