Винты микро

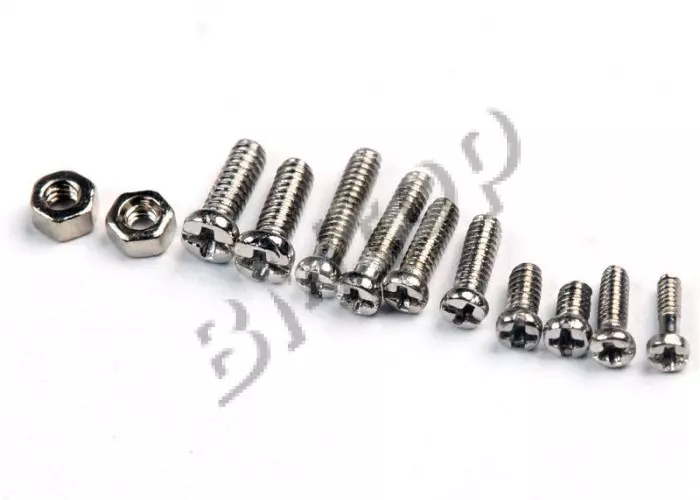

Винты микро применяются в точной механике, электронике, приборостроении и сборке мелких узлов, где требуются небольшие размеры крепежа и аккуратная затяжка. Они используются в корпусах приборов, разъёмах, малогабаритных механизмах и деталях, где обычный крепёж слишком крупный и может повредить изделие.

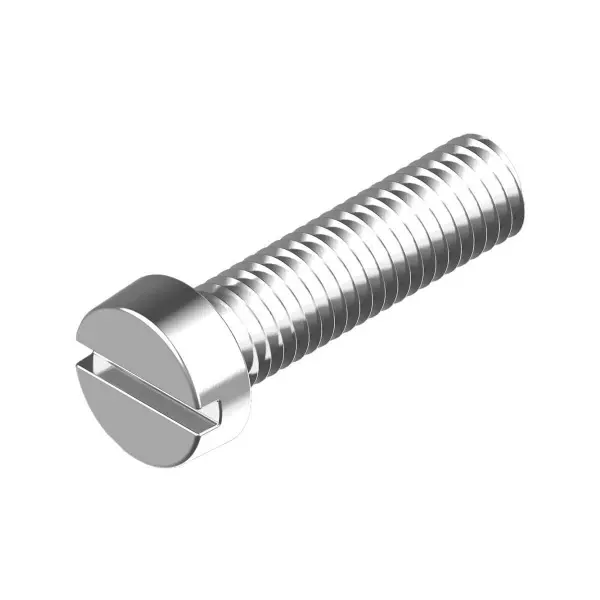

Типоразмерный ряд микровинтов по ISO 1207/DIN 84: M1,0; M1,2; M1,4; M1,6; M2,0; M2,5; M3,0 — с шагом 0,25–0,50 мм. Наиболее распространённые в электронике: M1,6×0,35 и M2×0,40 — применяются в корпусах ноутбуков, жёстких дисках, телефонных платах. Тип головки и шлица: цилиндрическая (ISO 1207) — наиболее распространена; потайная (ISO 2009) — для монтажа заподлицо; шлицы — PH0/PH1 (Phillips), T3/T4/T5 (TORX) — TORX обеспечивает в 1,5–2 раза меньшую вероятность срыва шлица при той же силе затяжки. Момент затяжки M2×0,40 в алюминии: 0,10–0,15 Н·м; в пластике АБС — 0,05–0,08 Н·м; в стали — 0,20–0,25 Н·м — для точного соблюдения применяют цифровые или предустановленные динамометрические отвёртки класса ±6% погрешности. Стопорение микровинтов: нейлон-вставка (класс предварительного крутящего момента ≥0,004 Н·м для M1,6) или нанесение жидкого фиксатора Loctite 222 (низкая прочность, разборка отвёрткой без нагрева).

Материал: нержавеющая сталь A2 — для медицинских устройств и влажных условий; латунь — для электроконтактных соединений (клеммные колодки, разъёмы); сталь с цинком — для сухих корпусных сборок. Хранение и выдача: при типоразмерах M1,0–M2,0 стоимость потери одного крепежа мала, но путаница ведёт к браку дорогостоящих изделий — рекомендуется хранение в пронумерованных ячейках с подписанными шаблонами-образцами.
