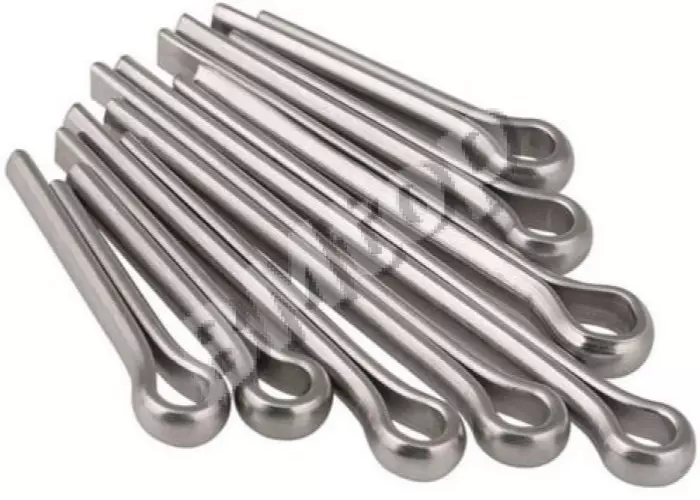

Шплинты нержавеющие

Шплинты нержавеющие применяются для механической фиксации соединений и предотвращения самопроизвольного откручивания или смещения деталей во влажной среде. Они востребованы в уличных конструкциях, морской среде, пищевом оборудовании и механизмах, где обычные стальные шплинты быстро ржавеют.

Типоразмерный ряд по DIN 94/ISO 1234: диаметры 1,0; 1,2; 1,6; 2,0; 2,5; 3,2; 4,0; 5,0; 6,3 мм; длины 10–100 мм. Подбор диаметра: шплинт должен входить в отверстие оси с зазором 0,05–0,15 мм; диаметр отверстия под шплинт в оси: d_отв = d_шплинта + 0,1–0,2 мм. Шплинт ⌀3,2×32 мм A2: усилие поперечного среза одной ветви — 0,6–0,8 кН (нержавейка A2 прочнее мягкой стали на 20–30%); усилие двух ветвей суммируется, поэтому разгибание ветвей должно быть симметричным. Материал A2 vs A4: A2 (AISI 304) — достаточна для большинства наружных и морских применений умеренного климата; A4 (AISI 316) — для хлоридной среды и морских механизмов. Шплинт должен легко сниматься при обслуживании — смазка оси перед установкой ускоряет демонтаж; при ржавчине (не нержавеющие варианты) разборка требует скусывания, что повреждает ось. Применение в пищевом оборудовании: A4, поверхность Ra ≤ 1,6 мкм — требования HACCP; отверстие в оси — полированный торец, без заусенцев.

Установка: ветви шплинта после продевания через отверстие разводят под углом 30–60° (одна вниз, другая вверх по оси) — разведение ветвей назад вдоль оси запрещено, так как создаёт концентратор напряжений на изгибе и шплинт ломается при вибрации. Повторное использование шплинта не допускается — металл наклёпывается при разгибании и при повторной установке трескается.
