Перфорированный крепеж

Перфорированный крепеж включает металлические элементы с отверстиями для быстрого соединения и усиления конструкций без сварки. Он применяется в каркасном и деревянном строительстве, монтаже террас и навесов, а также в сборке вспомогательных рам и опор, где важны скорость и повторяемость монтажа.

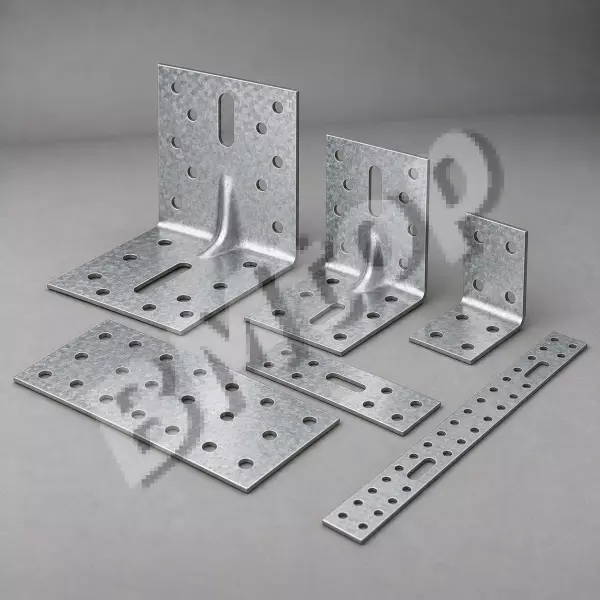

Группы перфорированного крепежа: пластины соединительные (splice plate, gusset plate); балкодержатели и опоры балок; уголки строительные; перфорированная монтажная лента; нагельные пластины (punched metal plate, MiTek/Gang-Nail). Материал: оцинкованная сталь t=1,0–3,0 мм, покрытие Zn 275 г/м² (25 мкм) для сухих закрытых конструкций; горячее цинкование ≥ 45 мкм — для открытых; нержавейка A2 — для агрессивных сред. Нагрузочная способность перфорированного крепежа определяется числом и диаметром крепёжных точек: каждый кольцевой гвоздь ⌀3,5×65 мм в сосну (поперёк волокна) передаёт 0,8–1,2 кН; каждый гвоздь вдоль волокна — 0,6–0,9 кН; гладкие гвозди — на 50–70% ниже. Расчётные схемы: в отличие от сварных узлов перфорированный крепеж работает как шарнирное соединение с упругой деформацией — при проектировании ответственных узлов (стропильная система, несущие перегородки) расчёт ведётся по Еврокод 5 (EN 1995) с учётом характеристического сопротивления конкретного изделия из сертификата (ETA или ГОСТ).

Технология монтажа: гвозди для перфорированного крепежа вбиваются через все отверстия элемента — неполный монтаж (заполнено 60–70% отверстий) снижает несущую способность узла пропорционально числу пропущенных гвоздей; типичная ошибка при дефиците крепежа на объекте.
