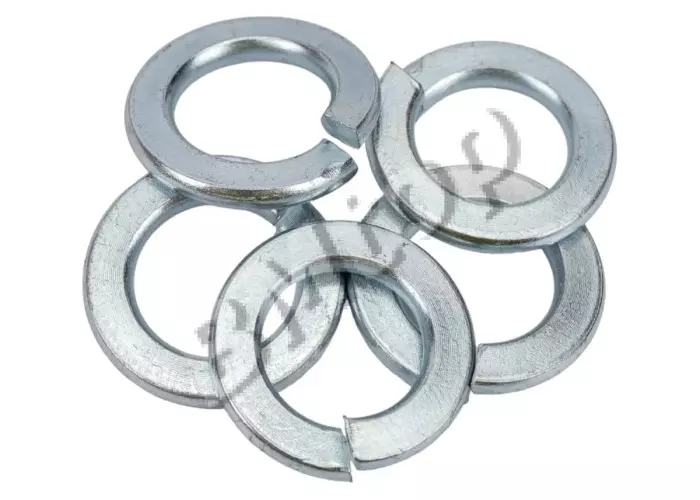

Шайбы гроверные

Шайбы гроверные (пружинные) применяются для стопорения резьбовых соединений от самоослабления при вибрациях и переменных нагрузках. Они вставляются под гайку или под головку болта и за счёт упругой деформации создают постоянное осевое давление на резьбу.

Стандарт: DIN 127 (однозаходная Grower, разрезная пружинная); DIN 128 (волнистая); DIN 6905 (зубчатая). Размеры для M8 DIN 127: внутренний ⌀8,2 мм, наружный ⌀14,8 мм, толщина 2,0 мм, твёрдость 42–47 HRC. Момент стопорения шайбы DIN 127 M8 (сталь 42–47 HRC): 0,8–1,5 Н·м — при полностью сжатой шайбе (под нагрузкой) стопорение практически отсутствует; шайба работает только в начале ослабления болта, создавая упругое возвращающее усилие 0,3–0,6 кН. Реальная эффективность: согласно DIN 65151 и исследованиям Junker (振動試験), шайба Grower DIN 127 НЕ предотвращает ослабление при поперечных вибрациях (тест Юнкера) — усилие затяжки падает до нуля за 10–15 циклов. Для вибронагруженных соединений рекомендуются: нейлон-вставка (DIN 985), контргайка, стопорная шайба с лапками Nord-Lock, анаэробный фиксатор (Loctite 243). Применение, где Grower достаточна: статически нагруженные соединения с небольшими монотонными вибрациями; соединения, где перетяжка недопустима, а контргайка неудобна по компоновке.

Материал: сталь 65Г или 70С2А (пружинная), твёрдость 42–47 HRC; нержавейка A2 (AISI 304), твёрдость 20–30 HRC — нержавеющая Grower пружинит хуже на 30–40% из-за меньшей твёрдости; для ответственных вибронагруженных узлов из нержавейки применяют Nord-Lock или Loctite вместо Grower.
