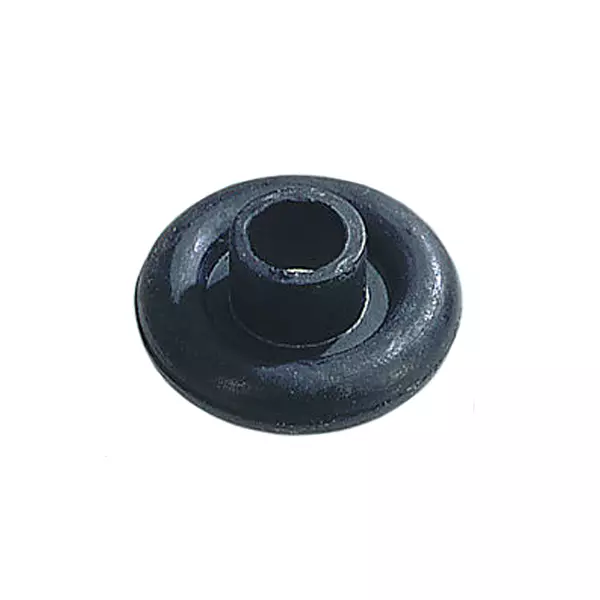

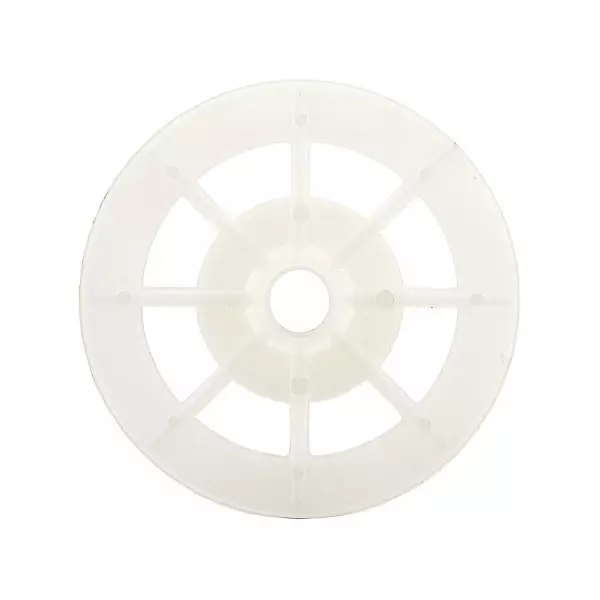

Шайбы монтажные

Шайбы монтажные применяются для распределения нагрузки, выравнивания опорной поверхности и защиты деталей при сборке конструкций и оборудования. Их используют в монтажных системах, при установке кронштейнов, профилей, подвесов и различных узлов, где важна повторяемость затяжки и отсутствие смятия материала.

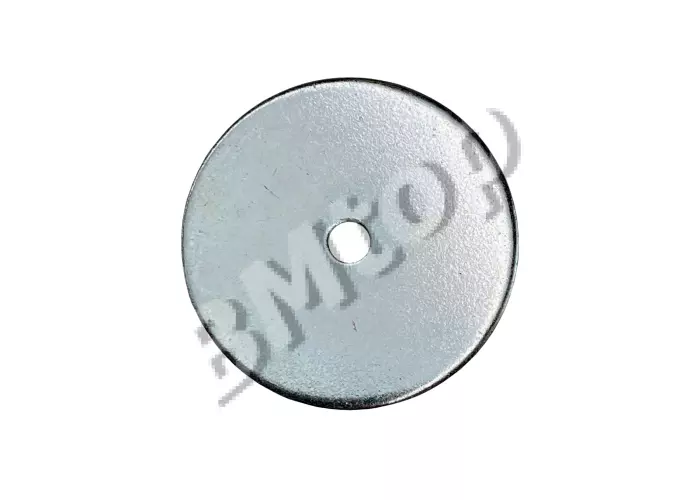

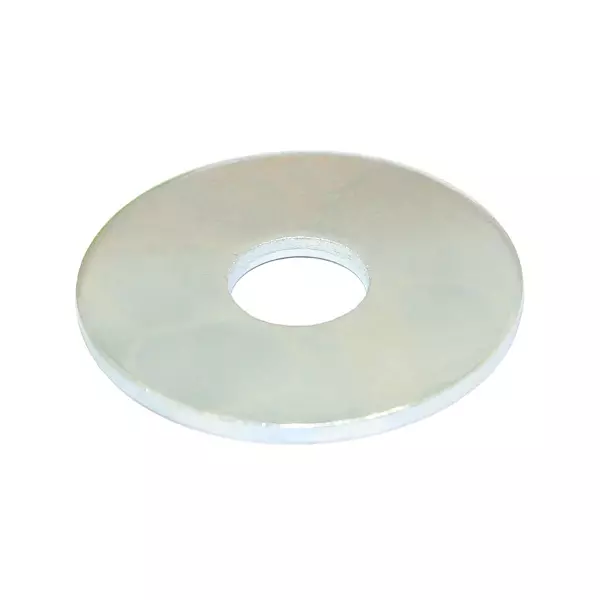

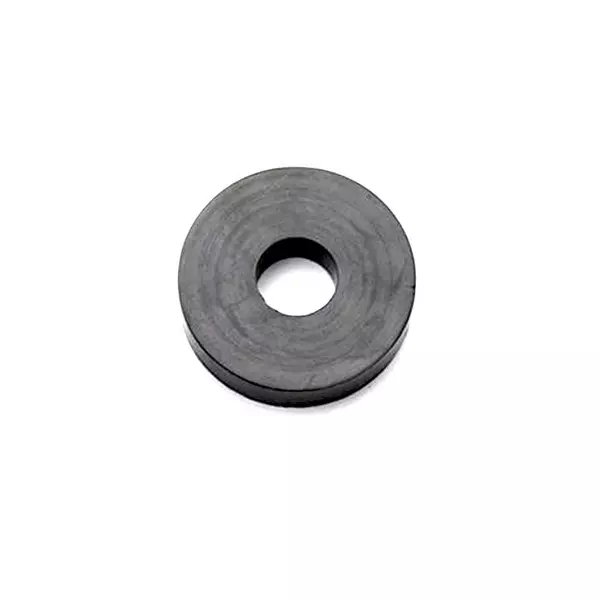

Стандартные монтажные шайбы DIN 125 (ISO 7089): для M6 — ⌀6,4/⌀12/t=1,6 мм; для M10 — ⌀10,5/⌀20/t=2,0 мм; для M16 — ⌀17/⌀30/t=3,0 мм; материал — сталь 200 HV или нержавейка A2/A4. Дистанционные монтажные шайбы (проставки): цилиндрическая форма, высота 1–20 мм, ⌀8–30 мм — применяются для регулировки зазора между деталями при монтаже оборудования; толщина подбирается набором с шагом 0,1–0,5 мм. Монтажные шайбы из мягких материалов: медь (отжиг, твёрдость 50 HB) — для уплотнения резьбовых пробок гидравлических систем (давление до 500 бар); алюминий (20 HB) — для корпусов из алюминиевых сплавов; нейлон — для электрической изоляции. Медная уплотнительная шайба под пробку M14×1,5: деформируется при затяжке на 0,2–0,4 мм и заполняет неровности резьбы — герметичность при давлении до 500 бар; повторное использование медной шайбы допускается после отжига (нагрев до 600 °C, охлаждение на воздухе) — восстанавливает пластичность. Шайба из PTFE (фторопласт): химическая стойкость ко всем средам, кроме расплавов щелочных металлов; рабочая температура −200…+260 °C; коэффициент трения 0,04–0,10 — используется в парах трения и как изолятор в агрессивных средах.

Выбор толщины монтажных шайб при регулировке: набор щупов или микрометрическое измерение зазора перед подбором толщины шайбы — точность достижимой регулировки ±0,05 мм при использовании прецизионных шайб (шлифованных, допуск h6/h7).
