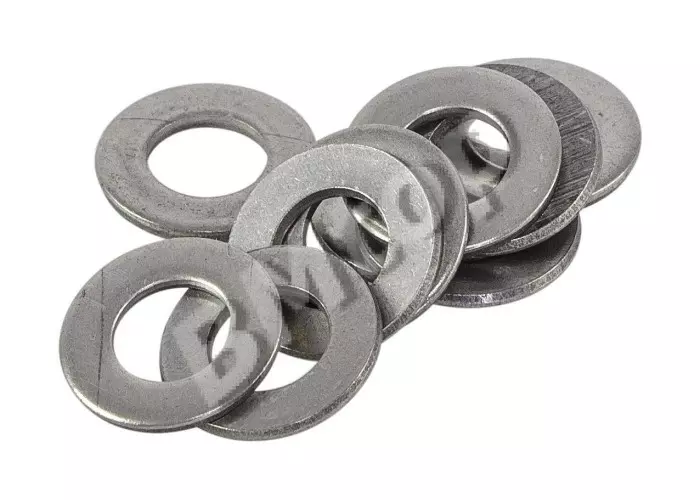

Шайбы плоские

Шайбы плоские — базовый элемент резьбовых соединений, используемый для распределения нагрузки и защиты поверхности детали от повреждений. Они применяются в строительстве, машиностроении, инженерном монтаже и ремонте, работая совместно с болтами, винтами и гайками.

Стандарты и исполнения: DIN 125 (ISO 7089) — стандартная; DIN 9021 (ISO 7093) — увеличенная (d_нар = 3 × d_вн); DIN 126 — для болтов с увеличенными допусками; DIN 440 — квадратная для деревянных конструкций. Размеры DIN 125 для M12: ⌀13/⌀24/t=2,5 мм; площадь опоры 283 мм²; при усилии затяжки болта M12 8.8 (56 кН) удельное давление под шайбой: 198 МПа — ниже предела текучести стали Ст3 (235 МПа), смятия нет. Для мягких материалов (алюминий, пластик, дерево): DIN 9021 M12 — ⌀13/⌀37/t=3,0 мм; площадь 1007 мм²; удельное давление при 56 кН: 55,6 МПа — ниже предела смятия алюминия АД31 (~80 МПа). Твёрдость шайбы: DIN 125 — 100–200 HV (мягкая сталь); DIN 125-A — до 300 HV; высокопрочная (EN 14399-6) — 300–370 HV; для пар нержавейка-нержавейка применяют шайбы A2-300 HV, иначе под нагрузкой мягкая шайба «врезается» в поверхность детали. Покрытия: оцинковка электролит 5–8 мкм (внутренние конструкции); горячее цинкование 40–55 мкм (наружные); нержавейка A2/A4 (агрессивные среды).

Типичные ошибки: установка мягкой шайбы DIN 125 без термообработки под высокопрочный болт 10.9 — шайба «чашеобразно» деформируется, болт теряет предварительный натяг; отсутствие шайбы при болте в овальном монтажном отверстии — головка болта проходит сквозь отверстие при нагрузке.
