Шайбы стопорные

Шайбы стопорные применяются для предотвращения самоослабления резьбовых соединений под действием вибрации и переменных нагрузок. Их используют в машиностроении, монтажных системах и на оборудовании, где простая плоская шайба не обеспечивает надёжной фиксации натяга.

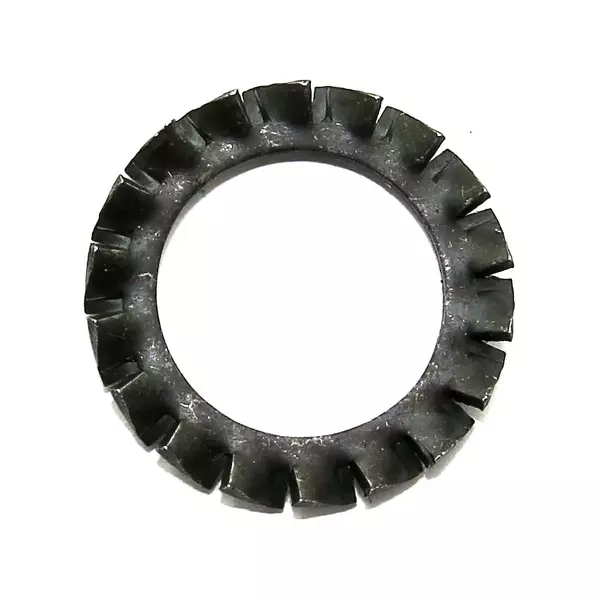

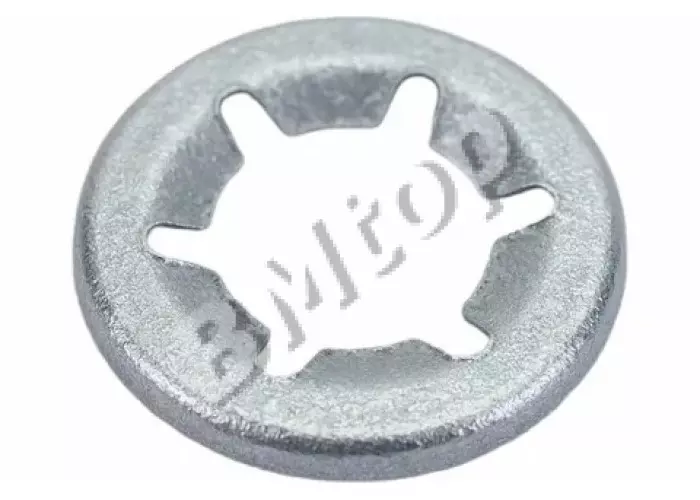

Типы стопорных шайб: Nord-Lock (клиновая пара): угол клина 12–14° > угол резьбы M10 (3°) — при попытке ослабления болта клинья расходятся, болт не может повернуться; стопорящий момент M10: 12–18 Н·м (в 10× больше Grower). Шайба с лапками DIN 93 (tab washer): одна лапка загибается в паз детали, вторая — на грань гайки после затяжки; полностью исключает поворот гайки — применяется в авиации, судостроении, редукторах. Стопорная шайба с зубьями DIN 6798 (тип A — наружные зубья, тип I — внутренние): зубья врезаются в поверхность детали и торец гайки; стопорящий момент M8: 3–5 Н·м (против 0,8–1,5 Н·м у Grower). DIN 6799 (стопорное кольцо): фиксирует ось/болт от осевого перемещения — усилие сдвига по оси 0,5–8,0 кН в зависимости от диаметра. Эффективность по ISO 16130 (тест Юнкера): Nord-Lock — нагрузка болта сохраняется >90% после 30 000 циклов поперечных вибраций; DIN 6798 — 70–80%; DIN 127 Grower — падение до нуля за 10–15 циклов. Loctite 243 (анаэробный, средняя прочность): момент разборки M10: 10–15 Н·м; температурный диапазон −55…+150 °C; полимеризация 24 ч при +22 °C или 5–10 мин с праймером.

Выбор по конкретному применению: болты двигателя (циклические тепло+вибрация) — Nord-Lock или Loctite 270 (высокая прочность); болты крепления оборудования на вибростенде — Nord-Lock; соединения, требующие периодической разборки без инструмента — нейлстоп DIN 985; декоративный крепёж без вибрации — DIN 127 достаточна.
