Шайбы усиленные

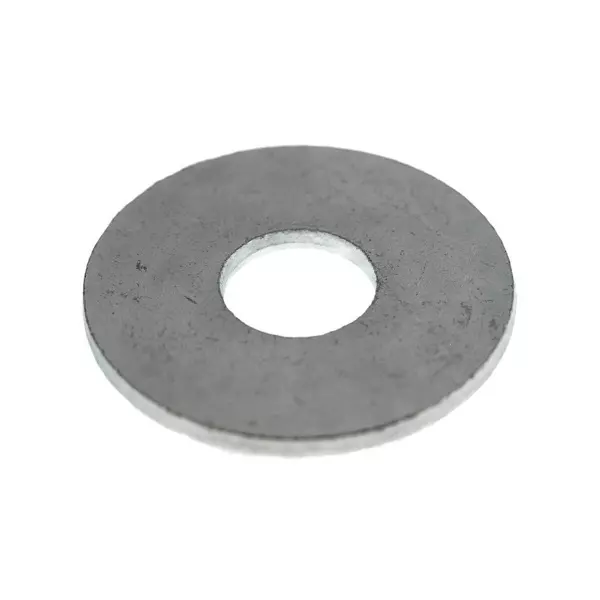

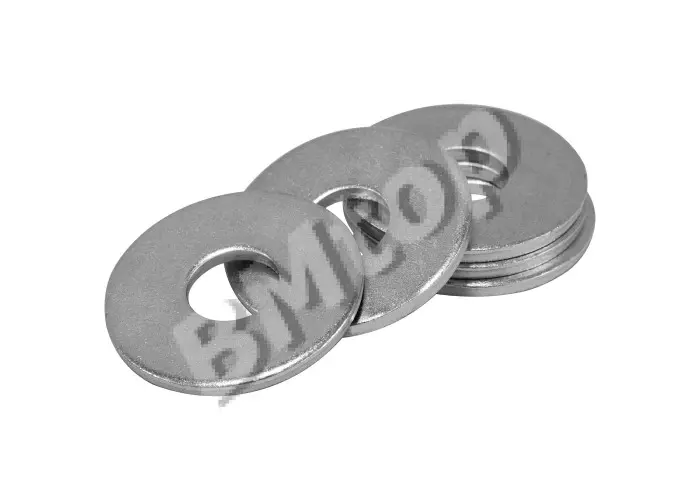

Шайбы усиленные применяются в соединениях с повышенными нагрузками, когда обычная шайба может деформироваться, «чашеваться» или продавливаться в материал детали. Их используют в металлоконструкциях, креплении оборудования, монтажных узлах и в местах, где требуется надёжная передача усилия затяжки.

Параметры усиленных шайб: толщина увеличена до 4–8 мм (против 2–3 мм у стандартных DIN 125); материал — сталь 45, закалка до 35–45 HRC (против 100–200 HV у DIN 125); предел текучести ≥ 640 МПа. Применение под высокопрочные болты: болт M20 класса 10.9 (усилие затяжки 172 кН) — удельное давление под стандартной DIN 125 M20: 172 000/(π × (37²–21²)/4) = 182 МПа — выше предела текучести мягкой шайбы (200 HV ≈ 640 МПа — граничный), при усиленной 4 мм: давление то же, но жёсткость в 8× выше, деформации нет. Высокопрочная шайба EN 14399-6 HRW для болтов M20 10.9: ⌀21/⌀37/t=4 мм, твёрдость 300–370 HV — стандартная для монтажа стальных конструкций по EN 1090. Сварная кольцевая опора (padeye washer): усиленная шайба ⌀60–100 мм, t=8–12 мм — приваривается к конструкции для создания надёжной точки приложения нагрузки (прижимного кольца для оборудования, точки крепления стропа). Усиленные шайбы для деревянных конструкций DIN 440: ⌀50×50 мм, t=4–5 мм — под болты M12–M20 в несущих деревянных элементах (стропила, балки перекрытий); предотвращают смятие дерева под головкой болта при нагрузках >15 кН.

Проверка деформации шайбы после затяжки: правильно подобранная усиленная шайба должна оставаться плоской при контрольном осмотре через 6–12 месяцев эксплуатации; «чашкообразная» деформация шайбы — признак недостаточной твёрдости или неправильно подобранного типоразмера, требует замены на более толстую или более твёрдую шайбу.
