Шайбы высокопрочные

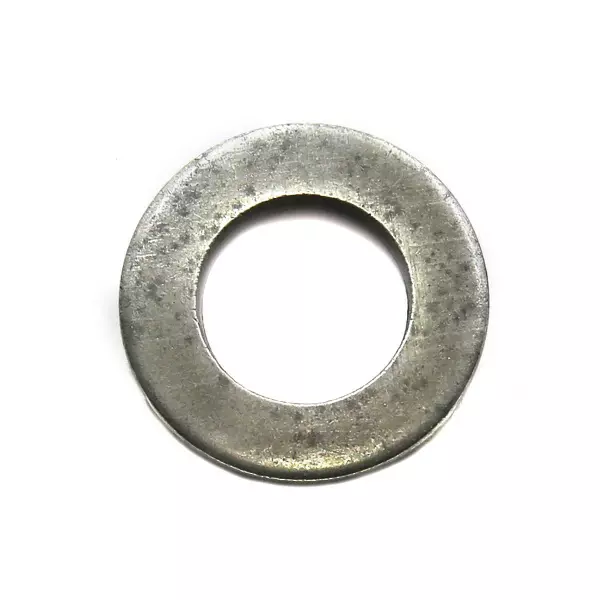

Шайбы высокопрочные применяются в болтовых соединениях несущих металлоконструкций с высокопрочными болтами классов 8.8, 10.9 и 12.9, где важно равномерно распределить усилие предварительного натяжения и предотвратить локальное смятие контактных поверхностей.

Стандарты высокопрочных шайб: EN 14399-6 (HR-шайбы для болтов класса 10.9) и EN 14399-5 (HV-шайбы); ГОСТ Р 52643 (аналог). Твёрдость высокопрочной шайбы: 35–45 HRC (против 15–25 HRC у обычной DIN 125) — обеспечивает отсутствие пластической деформации под высоконагруженными болтами. Размеры для болта M20 (класс 10.9): внутренний ⌀21 мм, наружный ⌀37 мм, толщина 4 мм — против DIN 125 M20 (⌀22/⌀37/t=3 мм); толщина 4 мм обеспечивает жёсткость, предотвращающую выпучивание шайбы при моменте затяжки 380–430 Н·м. Момент затяжки высокопрочного болта M20 10.9 со смазанной резьбой (μ=0,10): 380 Н·м; усилие предварительного натяжения: 172 кН — шайба воспринимает давление 172/(π × (37²-21²)/4 × 10⁻⁶) = 182 МПа, что значительно ниже предела текучести стали 45 (360 МПа). Применение в монтажных стыках: каждый болт с двух сторон — по одной высокопрочной шайбе под головку и под гайку; в овальных монтажных отверстиях допускается квадратная шайба (EN 14399-7).

Контроль затяжки высокопрочных болтов: метод полного проворачивания гайки (turn-of-nut) — 2/3 оборота от «прилегания» для M20; метод контрольного момента — 380–430 Н·м для M20 10.9; метод прямого индикатора натяжения (DTI-шайба) — шайба с выступами, при достижении нормативного натяжения выступы сплющиваются до зазора ≤0,25 мм.
