Шкворни

Шкворни применяются как осевые элементы в шарнирных соединениях, обеспечивая поворот или качание узлов в механизмах и транспортной технике. Они используются в подвесках, поворотных узлах, прицепных устройствах и промышленном оборудовании, где требуется надёжная работа при высоких нагрузках и износе.

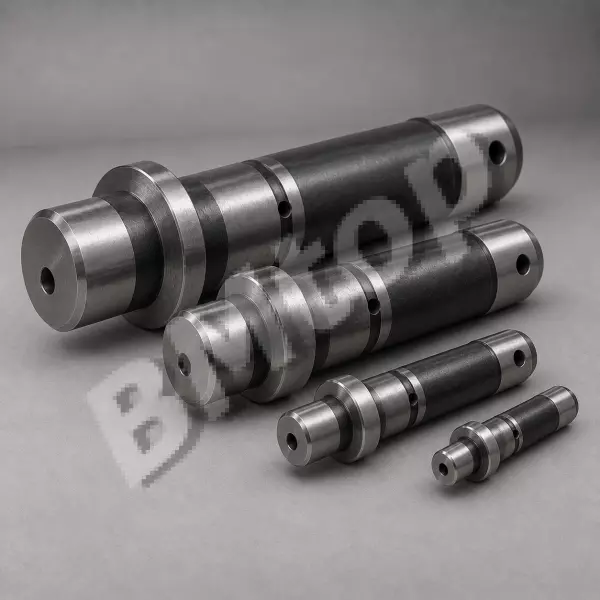

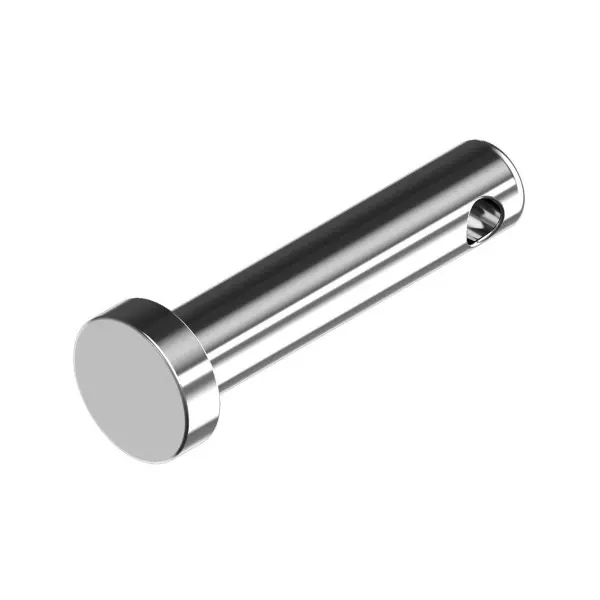

Конструкция: цилиндрический штифт (гладкий, с продольным пазом или резьбовым концом) ⌀16–60 мм, длина 50–400 мм; материал — сталь 40Х или 45 (закалка ТВЧ, твёрдость поверхности 50–58 HRC при сердцевине 25–35 HRC); посадочная поверхность шлифованная Ra ≤ 0,8 мкм; допуск по диаметру f7/g6 (скользящая посадка). Применение в рулевых системах (шкворень поворотного кулака): ⌀30–40 мм, нагрузка на шкворень до 40–60 кН (вертикальная реакция оси 8–12 т на шкворень); ресурс 150 000–300 000 км при надлежащей смазке. Смазка шкворня: литиевая или дисульфидмолибденовая смазка через пресс-маслёнку (nipple Zerk) каждые 20 000–40 000 км; зазор в паре шкворень–втулка: допустимый износ 0,3–0,5 мм, предельный 1,0–1,5 мм; при превышении — неустойчивость рулевого управления. Шкворень прицепного устройства (kingpin): ⌀50,8 мм (2″, стандарт SAE J700); материал — сталь с ударной вязкостью KCU ≥ 60 Дж/см² при −40 °C; нагрузка до 90 кН (вертикальная) + 180 кН (горизонтальная ударная при торможении седельного тягача). Посадка шкворня в корпус: прессовая (натяг 0,02–0.06 мм по H7/p6) или стопорение штифтом — при посадке с зазором шкворень проворачивается в корпусе, ускоряя износ.

Замена шкворня: выпрессовка производится гидравлическим съёмником (усилие 30–80 кН); нагрев корпуса до +100–150 °C снижает усилие на 30–50%; после запрессовки нового шкворня обязательна проверка люфта рулевого колеса — по ГОСТ Р 52289 допустимый суммарный люфт для легкового автомобиля ≤10°, для грузового ≤25°.
