Штифты

Штифты применяются для позиционирования деталей, фиксации взаимного положения и передачи нагрузок в сборочных узлах. Их используют в машиностроении, оснастке, приборостроении и ремонте, где требуется повторяемая сборка с точным совмещением отверстий и поверхностей.

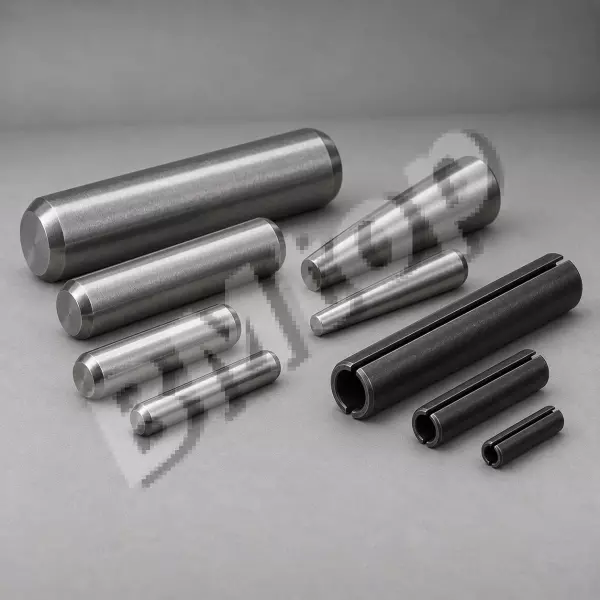

Типы штифтов: цилиндрический (DIN 7 / ISO 2338) — посадка H7/m6 (лёгкий натяг) или H7/n6 (плотная запрессовка); конический (DIN 1 / ISO 2339) — конусность 1:50, самостопорящийся, демонтируется выбивкой; пружинный (DIN 1481, рулонный) — разрезной цилиндр, осевой зазор ±0,1–0,3 мм, посадка в отверстие H11; насечённый (DIN 1471/1472/1473) — продольные насечки врезаются при запрессовке, не требует точного отверстия. Размеры цилиндрического штифта для фиксации крышки к корпусу (2 штифта ⌀6 h6, длина 20 мм, сталь): нагрузка на срез одного штифта при смещающей силе 5 кН = 5/2 = 2,5 кН; допускаемое напряжение среза стали 45 τ=80 МПа; площадь среза = π × 36/4 = 28,3 мм²; фактическое τ = 2500/28,3 = 88 МПа — близко к пределу, нужен ⌀8 мм. Посадка конического штифта: конусность 1:50 = 1,146°; при запрессовке молотком усилие нарастает нелинейно — при глубине +1 мм усилие удвоивается; правильное положение определяется меткой или по совпадению торцов. Пружинный штифт DIN 1481 ⌀6×20 мм: усилие запрессовки 0,5–2,0 кН (без пресса, молотком); усилие выпрессовки аналогично; применяется при частой разборке-сборке — пружинящий штифт не разрушает отверстие. Штифт-ограничитель: конический или цилиндрический, вкручивается в резьбовое отверстие — ограничивает ход рычага, клапана или ползуна; допустимая нагрузка вдоль оси штифта — по расчёту резьбы.

Материал: сталь 45 (стандарт); нержавейка A2 — для влажной среды и пищевого оборудования; быстрорежущая R6M5 — для износостойких позиционирующих штифтов в твёрдосплавной оснастке.
