Штуцеры

Штуцеры применяются для соединения труб, шлангов и рукавов с оборудованием и трубопроводами, обеспечивая герметичность и удобство монтажа. Они используются в гидравлике, пневматике, топливных и водяных системах, а также в компрессорном и насосном оборудовании, где надёжность соединения критична.

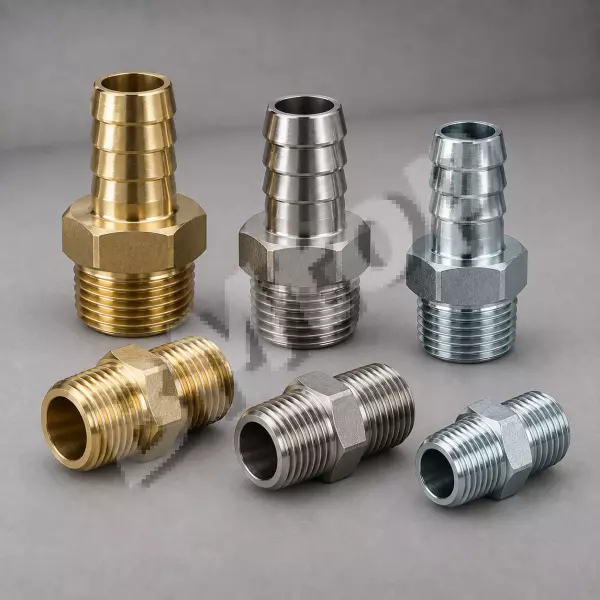

Типы штуцеров: штуцер-ниппель (патрубок с наружной резьбой на одном конце и посадочным конусом/буртиком — на другом); прямой, угловой (90°, 45°) и тройниковый; разборный и неразборный. Материалы: латунь CW614N — для водяных, воздушных, гидравлических (до 350 бар) систем; нержавейка AISI 316 — для агрессивных сред; сталь ст.20 с цинком — бюджетные водяные системы. Конусное уплотнение (60° SAE или 24° DIN): рабочее давление до 400–700 бар при качественном конусе; герметичность по металлу без прокладок — поверхность конуса Ra ≤ 0,8 мкм. Момент затяжки резьбового соединения штуцера G1/4″ латунь: 12–15 Н·м; G1/2″: 25–35 Н·м; G1″: 50–70 Н·м — превышение момента деформирует поверхность конуса и приводит к течи при давлении. Штуцер под шланг (хомут-зажим): ёлочный профиль — для рукавов до 6 бар; усиленный с гайкой — до 40 бар; кримпованный (опрессованный) — до 200–400 бар. Стандарты резьбы: G (BSP, ГОСТ 6357) — трубная цилиндрическая, уплотнение по прокладке или лента PTFE; R (BSPT) — коническая трубная, уплотнение по конусу; UNF/NPT — американские стандарты; метрическая с конусом 24° (DIN 2353) — для высокого давления.

Несовместимость стандартов: G1/2″ и NPT 1/2″ имеют близкие диаметры, но разный шаг и угол — закручиваются на 1–2 витка, но не герметизируются и могут повредить резьбу. При ремонте импортного оборудования необходимо идентифицировать стандарт резьбы штуцера перед заказом.
