Системы подвески

Раздел «Системы подвески» объединяет крепёжные и несущие элементы для навесного монтажа инженерных коммуникаций и оборудования к перекрытиям, стенам и колоннам. Системы применяются в строительстве и промышленности, где требуется выдержать точные отметки трасс и обеспечить надёжное крепление при длительной эксплуатации.

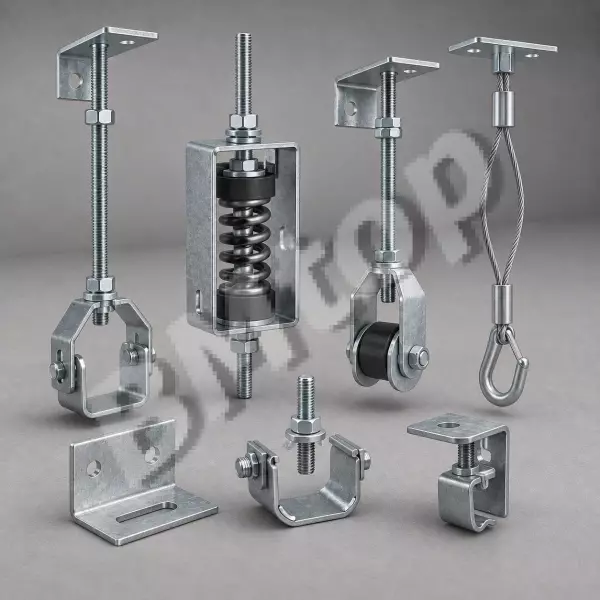

Основные компоненты систем подвески: шпилька резьбовая M8–M16 (длина 1000–3000 мм) + потолочный крюк/анкер + хомут/кронштейн; несущая способность вертикальной шпильки M10 A2-70: 15–18 кН (с учётом КЗ = 1,5 запас 10–12 кН полезная нагрузка). Типы анкеров в потолок: распорный анкер M10 в бетон C20/25 — нормативный вырыв 7,5–9,5 кН; химический анкер M10 глубина 90 мм — 14–18 кН; в пустотелые плиты (ПК) применяют специальные складные анкеры или химические анкеры через всю толщину полки (≥40 мм). Расстояние между точками подвески трубопроводов и воздуховодов по СП: воздуховод прямоугольный 400×200 мм — шаг 3,0–4,0 м; круглый гибкий ⌀150 мм — 1,5–2,0 м; стальная труба DN40 — 3,0–4,0 м; пластиковая PPR DN32 — 1,5–2,0 м. Виброизоляция подвесов: резиновые виброизоляторы (Shore A 40–60) для подвесов насосов, вентиляционных агрегатов и компрессоров — снижение передачи вибрации в конструкцию здания на 20–30 дБ; жёсткий подвес без виброизоляции в вибронагруженных системах — типичная причина структурного шума и усталостного разрушения анкеров.

Нормативная база: СП 48.13330 (трубопроводы), СП 60.13330 (вентиляция), ГОСТ Р 53316 (кабельные линии); для ответственных объектов — расчёт подвесных систем в соответствии с Еврокод 3 (EN 1993) с проверкой потолочных анкеров по ETA-сертификату производителя.
