Винты барашковые

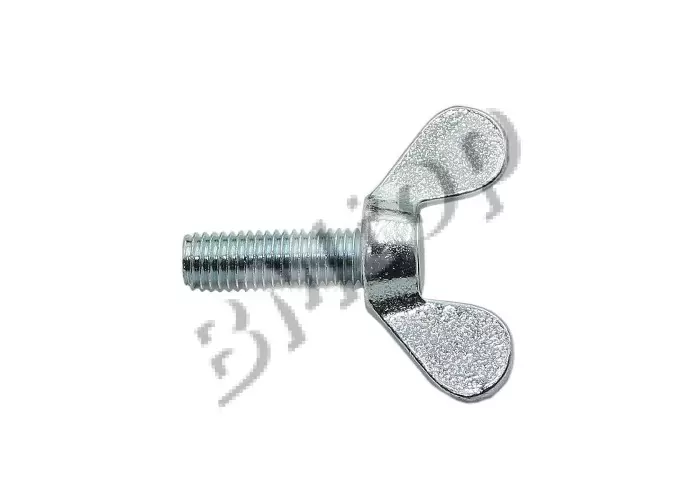

Винты барашковые (wing screws, thumb screws, DIN 316 — с крыльями; DIN 653 — с плоской головкой; ISO 4732) — крепёжные изделия с рукояткой-«барашком», позволяющие выполнять затяжку и откручивание вручную без инструмента. Диапазон: M3–M16 (стандарт), M20–M30 (под заказ); длины 10–80 мм. Усилие ручной затяжки: 5–25 Нм (зависит от диаметра, формы крыльев и усилия руки оператора) — значительно меньше допустимого момента для данного диаметра болта (M10-4.8 → T_allow = 30 Нм), поэтому барашковый винт рассчитан только на лёгкие нагрузки.

Конструктивные варианты: DIN 316 (крылья под хват пальцами, рычаг ~20 мм) — для частого обслуживания, нагрузка до 2–5 кН вырыва; DIN 316 с длинными крыльями (ergonomic) — рычаг ~35 мм, момент до 18 Нм, нагрузка до 8 кН; DIN 653 (плоская квадратная головка с насечкой) — для стеснённых условий, момент до 5 Нм; Т-гайка + шпилька (T-nut + stud) — для прижимных приспособлений, где барашек фиксирует заготовку. Материалы: сталь Ст10 с Zn 8 мкм — стандарт; нержавеющая AISI 304 A2-50 — для влажных и пищевых производств; пластик PA6-GF30 — для электроизоляции, химической стойкости и снижения массы (усилие ≤ 5 Нм, T ≤ +120°C); нейлон PA66 — для лёгких прижимов.

Самоослабление при вибрации: барашковый винт без дополнительного стопорения ослабляется при вибрации f > 10 Гц уже через 10–100 циклов — для вибрирующих машин обязательна пружинная шайба DIN 127 или нейлоновая вставка (DIN 985 аналог). Для полуавтоматических зажимных приспособлений — барашковые винты с шариковым замком (ball-lock wing screws): без нажатия на кнопку «спускового механизма» освобождение блокируется — быстро и безопасно.
