Винты шаровые

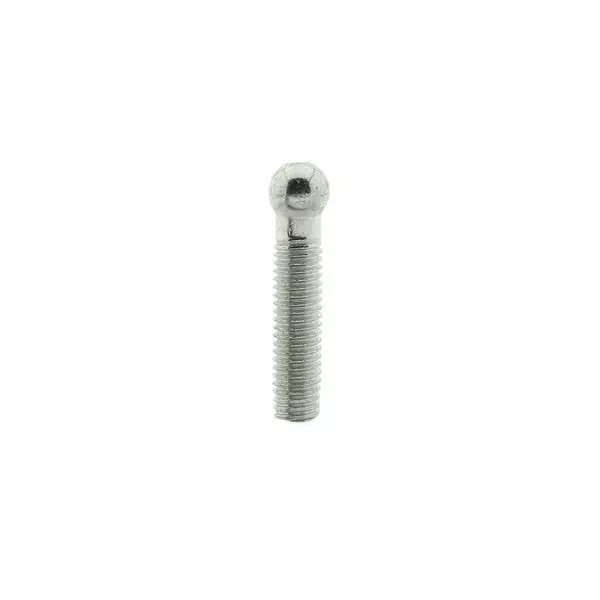

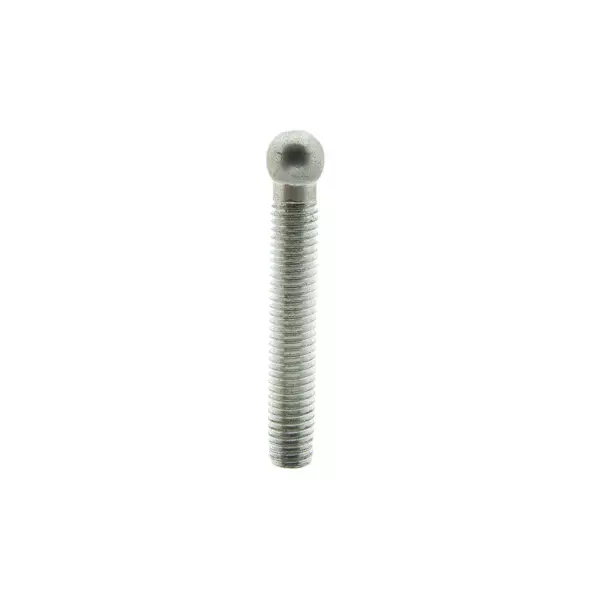

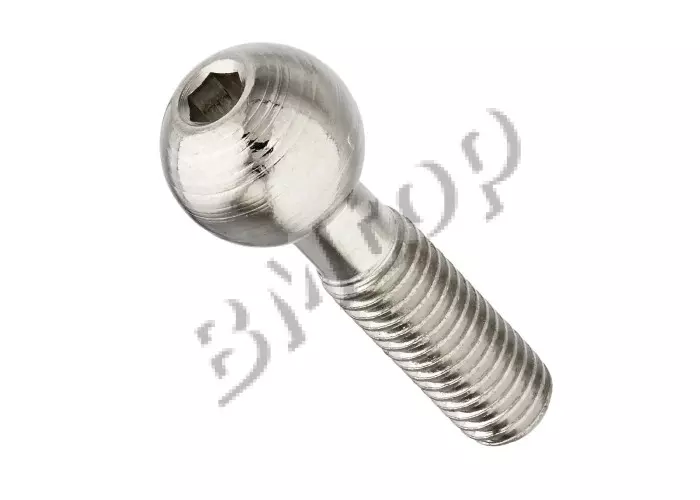

Винты шаровые (ball-end screws, socket cap screws with ball end) применяются в сборочной оснастке, зажимных приспособлениях и регулировочных механизмах там, где нужно компенсировать угловое несовпадение деталей при затяжке. Сферический торец или шаровая опора под головкой обеспечивают контакт с поверхностью при отклонении оси крепежа до 3–5° без концентрации напряжений на кромке, что в стандартном плоском торце привело бы к местному смятию и снижению усилия предварительного натяга.

В регулировочной оснастке шаровые установочные винты (ball point set screws) с рабочим шариком из закалённой стали HRC 62 или карбида вольфрама используются для точной осевой фиксации: шарик входит в сферическое углубление на валу или в V-образную канавку, фиксируя положение без повреждения поверхности. Твёрдосплавный шарик особенно актуален при частых переустановках на чистовых валах из нержавеющей стали, поверхность которых нельзя царапать. Корпус самого винта — как правило, класс 45H или 12.9 с внутренним шестигранником.

При подборе важно обращать внимание на совместимость материалов. Стальной шарик на алюминиевом или пластиковом ответном элементе создаёт чрезмерное контактное давление и повреждает мягкую деталь уже при умеренном моменте затяжки — для таких пар выбирают шарик из полиамида или вкладыш из бронзы. Смазка контактной поверхности шарика и фиксатор резьбы на корпусе винта — обязательные меры для узлов с вибрацией: без них шаровой контакт быстро вырабатывается, а сам винт ослабляется.
