Лист просечно-вытяжной (ПВЛ)

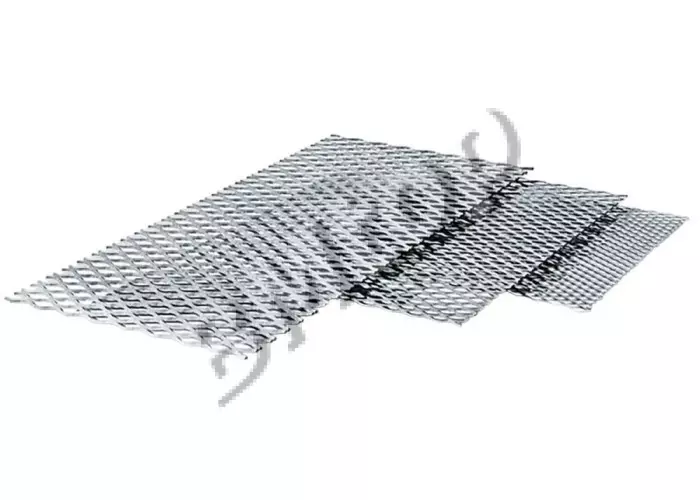

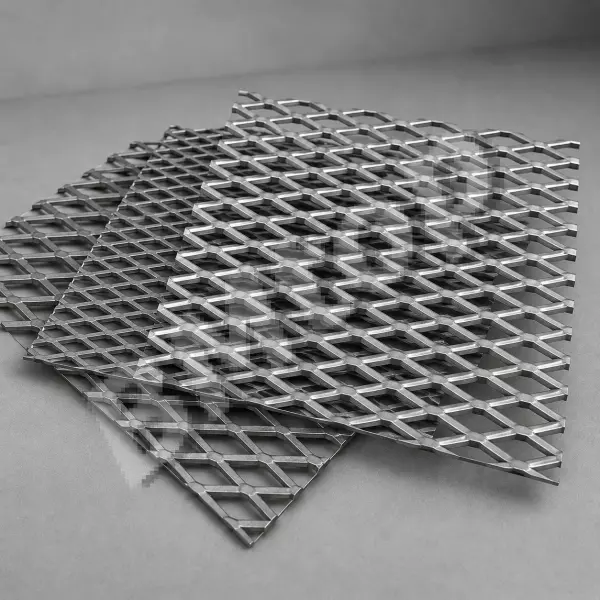

Лист просечно-вытяжной (ПВЛ) изготавливается методом одновременной прорубки и растяжения листовой стали без потери металла — в отличие от перфорации, все отходы отсутствуют. Ячейки ромбовидной или шестиугольной формы образуют регулярную сетку с выпуклыми гранями, которые выполняют роль противоскользящих элементов и создают дренажный рельеф. Коэффициент живого сечения (КЖС): стандартные марки ПВЛ имеют КЖС 40–55%, что обеспечивает свободный сток воды, масла и мелкого мусора.

Стандартный ряд марок по ГОСТ 21014 и нормалям заводов-производителей: ПВЛ-406 (ячейка 56×30 мм, толщина 4 мм, высота вытяжки 6 мм, масса 15,5 кг/м²) — лёгкий вариант для пешеходных настилов; ПВЛ-508 (ячейка 56×30 мм, t = 5 мм, h = 8 мм, масса 20,5 кг/м²) — средненагруженные настилы; ПВЛ-610 (t = 6 мм, h = 10 мм, масса 24,5 кг/м²) — промышленные площадки с нагрузкой до 500 кг/м². Несущая способность пролётного элемента ПВЛ рассчитывается по ГОСТ 21014 или по формуле изгибаемой балки с пониженным моментом инерции (из-за КЖС); при пролёте 1 м под нагрузку 200 кг/м² минимальная марка — ПВЛ-508.

Материалы: горячекатаная сталь С235–С345 — стандарт; оцинкованная (Z275) — для наружных площадок и влажных помещений; нержавеющая AISI 304 — для пищевых производств, агрессивных сред и «чистых» зон. Монтаж: ПВЛ укладывают выпуклой стороной вверх (противоскольжение) и приваривают угловым швом к опорным уголкам или швеллерам (катет 5–6 мм, длина шва 50–80 мм через 200–250 мм); после сварки места нагрева на оцинкованных листах защищают цинкосодержащим аэрозолем.
