Крепление для антидроновой сетки

Крепление для антидроновой сетки — комплект элементов для надёжной установки защитного полотна на каркас, ограждение или конструкцию объекта.

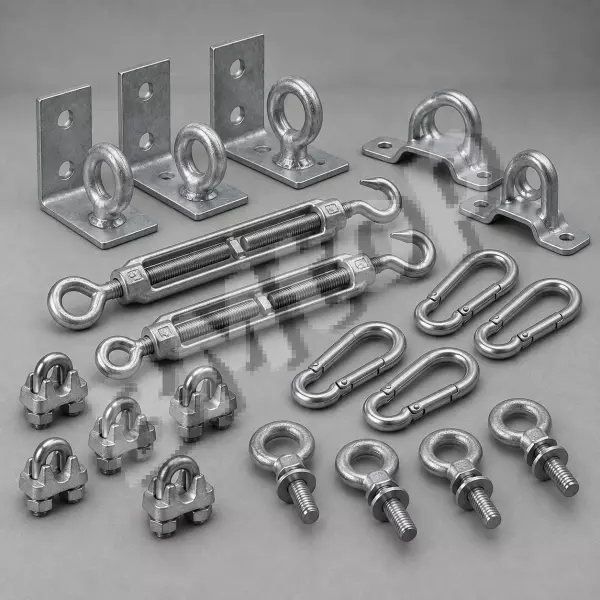

Типы крепёжных элементов и параметры: тросы несущие (ГОСТ 3071, канат двойной свивки типа ЛК): d = 5–16 мм; разрывное усилие: d5 мм → 13–16 кН; d8 мм → 34–40 кН; d12 мм → 76–90 кН; материал: оцинкованный (ГЦ, класс В по ГОСТ 7372) или AISI 316 (морская среда); зажимы троса (ГОСТ 22694): 3 зажима на конец троса (min по ГОСТ); шаг = 6d_троса; момент затяжки болтов зажима M8: 20–25 Н·м; карабины (EN 362 или технические ГОСТ): рабочая нагрузка 5–15 кН; нержавеющий AISI 316 для постоянных конструкций; натяжители (талрепы): ГОСТ 9685; тип DIN 1478 (закрытый) или DIN 1480 (открытый); рабочая нагрузка 5–25 кН; допустимый угол отклонения ±30°; анкера в бетон: химические (fischer FHB II, Hilti HIT-RE 500): нагрузка вырыва 20–80 кН (в зависимости от d анкера и класса бетона); клин-анкер: ≤ 12 кН вырыва (только в бетоне ≥ В15); кронштейны: сталь Ст3 + горячее цинкование 80–100 г/м²; сечение рассчитывается на ветровую нагрузку.

Ветровая нагрузка на сетку: давление ветра q = 0,5 × ρ × v² (Па); при v = 20 м/с: q = 240 Па; коэффициент сопротивления сетки C_d: сетка 50% открытого сечения → C_d ≈ 0,5; нагрузка на 1 м² F = q × C_d = 240 × 0,5 = 120 Па = 0,12 кН/м²; при сетке 50×50 м → суммарная сила на крепление до 300 кН — требует серьёзных анкеров.

Антикоррозионная защита крепежа: горячее цинкование ≥ 80 мкм — для всех стальных элементов; нержавеющая сталь А4 (AISI 316) — при морском климате или химически агрессивной среде; запрет: гальваническая пара Al + оцинкованная сталь без изоляции (ускоренная коррозия Al).
