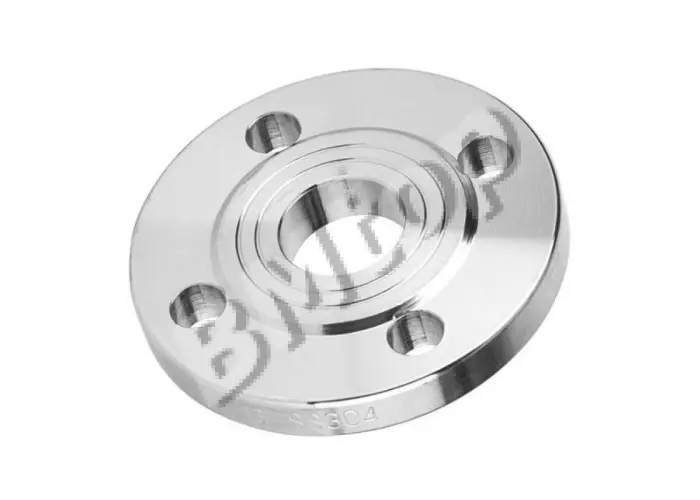

Фланцы нержавеющие

Фланцы нержавеющие применяются для разъёмного присоединения труб, запорной и регулирующей арматуры, насосов и теплообменников в системах, где требуются коррозионная стойкость и регулярный доступ для обслуживания. Основные стандарты: ГОСТ 12820–12836 (плоские приварные, приварные встык, резьбовые, свободные на хвостовике — давление PN6–PN160), DIN EN 1092-1 (тип 01 — плоский, тип 11 — приварной встык, тип 12 — резьбовой — давление PN6–PN100), ASME B16.5 (Class 150–2500) и ASME B16.47 для DN > 600 мм. Совместимость фланцев разных стандартов по наружному диаметру, расположению болтовых отверстий и высоте уплотнительной поверхности необходимо проверять по таблицам — смешивание стандартов недопустимо.

Уплотнительная поверхность фланца определяет тип прокладки: «плоская» (FF) — мягкая прокладка по всему торцу, давление до PN16; «выступ» (RF, Ra 3,2–6,3 мкм по концентрическим рискам ASME B16.20) — спирально навитая или металлическая прокладка, давление до Class 2500; «шип-паз» (MF) — кольцевая прокладка с принудительным центрированием, минимальные утечки. Марка стали для фланцев AISI 304 (ASTM A182 F304) — для воды, пара и нейтральных сред; AISI 316L (ASTM A182 F316L) — для хлоридов и кислот. Болты — нержавеющая сталь A2-70 или A4-80 по ISO 3506 с соответствующими гайками.

Равномерная затяжка болтов по крест-накрест схеме в 3–4 прохода (10%, 50%, 100% от расчётного момента) критична для равномерного обжатия прокладки. После первого прогрева до рабочей температуры выполняют повторную подтяжку «в горячем» состоянии. При ревизии контролируют состояние уплотнительных поверхностей (царапины и риски глубиной > 0,2 мм требуют проточки), параллельность фланцев (допуск ≤ 0,5 мм на DN100) и соответствие прокладки рабочей среде.
