Переход нержавеющий

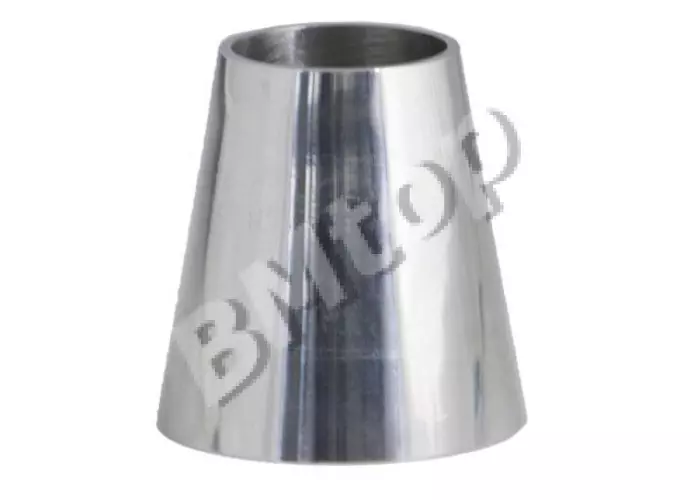

Переход нержавеющий предназначен для соединения труб разного диаметра и применяется при компоновке технологических магистралей, где необходимо изменить условный проход без потери герметичности. По геометрии различают концентрические переходы (ось входного и выходного торца совпадает — применяются на вертикальных участках и в подвесных системах) и эксцентрические (одна образующая параллельна оси — обязательны на горизонтальных трубопроводах для исключения воздушных карман и незасоряемости нижней части, а также при установке насосов для обеспечения правильного всасывания).

Изготавливают по ГОСТ 17378, DIN 2616 и ASME B16.9; соотношение диаметров D₁/D₂ и угол конусности (α ≤ 8° для плавных переходов с ξ < 0,1; α = 15–60° для стандартных исполнений) определяют потери давления при данном расходе. Марки стали AISI 304/316L подбирают по среде: AISI 316L обязателен при содержании хлоридов свыше 200 мг/л и при pH < 5. Толщина стенки нормируется по наибольшему из двух диаметров; кромки под сварку подготавливают раздельно для каждого торца в соответствии с допустимым разнобоем стенок соединяемых труб (ГОСТ 16037 допускает смещение кромок до 0,1S, но не более 3 мм).

Для пищевых и фармацевтических систем внутренняя поверхность электрополируется до Ra ≤ 0,4–0,8 мкм, что снижает адгезию бактерий и облегчает CIP/SIP-санацию. При монтаже эксцентрических переходов необходимо строго соблюдать ориентацию «плоской» образующей согласно проекту: неправильная установка создаёт газовые пробки или зоны застоя среды, провоцирующие питтинговую коррозию нержавеющей стали.
