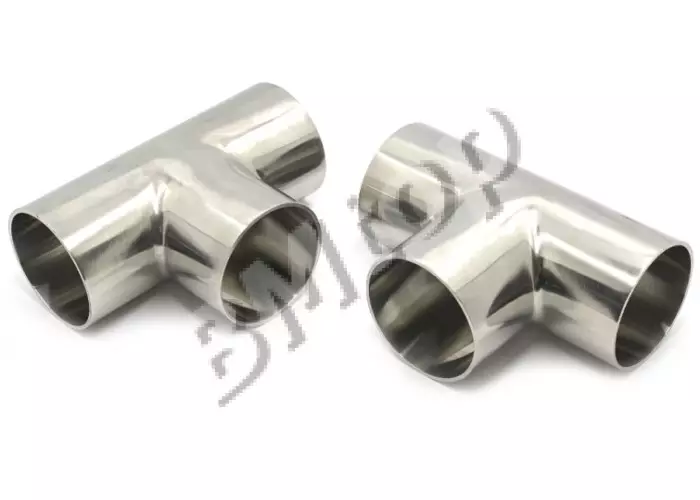

Тройники нержавеющие

Тройники нержавеющие предназначены для разветвления потока в трубопроводе — подключения ответвления к основной магистрали под углом 90° (реже 45°). Применяются в системах водоснабжения, отопления, технологических линиях пищевой, химической и фармацевтической промышленности. По конструкции бывают равнопроходные (все три патрубка одного DN) и переходные (боковой отвод меньшего DN), а также Т-образные и косые (с уменьшенным гидравлическим сопротивлением на ответвлении — ξ ≈ 0,5 против 1,0–1,5 у стандартных).

Изготавливаются по ГОСТ 17376, DIN 2615 и ASME B16.9; способы присоединения — приварные (встык под TIG-сварку, обработка кромок по ГОСТ 16037), резьбовые (BSP/NPT), прессовые (Viega, Geberit), санитарные (Tri-Clamp, SMS по стандартам DIN 11851 или ISO 2037 — для пищевых и фармацевтических систем). В зоне разветвления действуют повышенные локальные напряжения от пульсаций давления и изменения направления потока, поэтому толщина стенки тройника обычно на 10–20% больше, чем у прямых фитингов того же DN. Для пищевых применений внутренняя поверхность электрополируется до Ra ≤ 0,4–0,8 мкм и пассивируется по ASTM A967.

Марка AISI 304 применяется для воды и нейтральных сред; AISI 316L — при хлоридах, агрессивных рабочих жидкостях и в морских условиях. При монтаже приварных тройников сначала выполняют прихватку в 4–6 точках с контролем перпендикулярности ответвления (допуск ±0,5°), затем сварку в нескольких проходах с предотвращением перегрева (межпроходная температура ≤ 150°C для AISI 316L во избежание сенсибилизации); для ответственных систем — капиллярный или рентгеновский контроль швов.
