КЗС-108-(180)-ПЭ ГОСТ 30732-2006

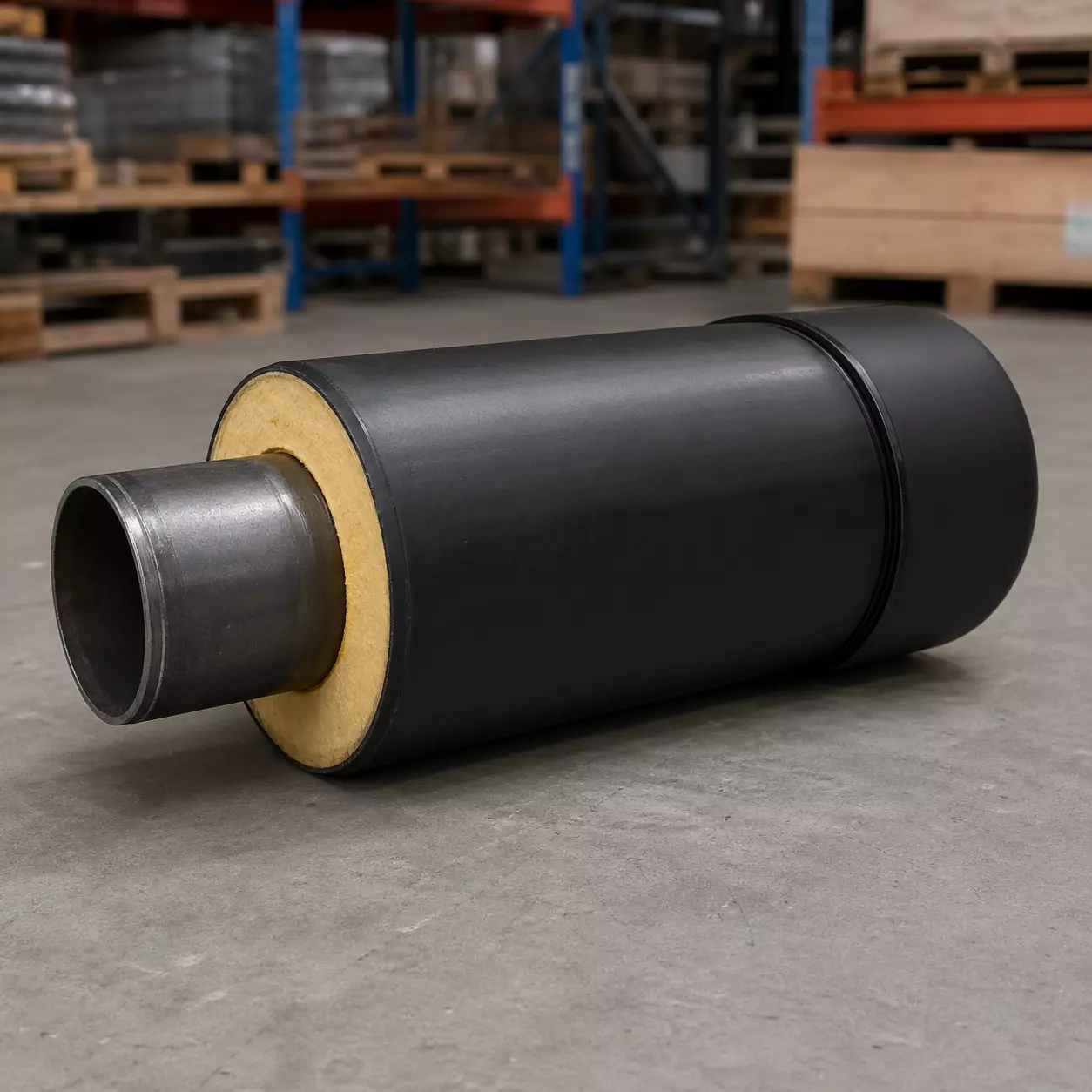

КЗС-108-(180)-ПЭ по ГОСТ 30732-2006 — комплект заделки стыка для теплогидроизоляции сварного соединения преизолированных труб с рабочим диаметром 108 мм и полиэтиленовой оболочкой диаметром 180 мм. Один комплект рассчитан ровно на один стык трубопровода: это позволяет точно планировать потребность в материалах при составлении заявки на объект. Основу комплекта составляет термоусаживаемая муфта из полиэтилена, внутренний диаметр которой рассчитан под оболочку 180 мм — под воздействием тепла строительного фена она усаживается и плотно обжимает оболочку трубы с обеих сторон стыка. В образовавшееся пространство через технологическое отверстие в муфте заливается двухкомпонентный пенополиуретан из монтажного пенопакета, который вспенивается и заполняет всю полость стыка. Помимо муфты и пенопакета, в состав КЗС входят: адгезивная лента, замковая пластина, конические пробки для заливочных отверстий, медные луженые гильзы и держатели проводников СОДК. Последовательность монтажа КЗС строго регламентирована инструкцией производителя и п. 4.22 ГОСТ 30732-2006. Перед сваркой рабочих труб муфту надевают на одну из них и отодвигают в сторону. После выполнения и контроля сварного шва устанавливают проводники СОДК: соединяют их медными гильзами и закрепляют держателями. Затем надвигают муфту на стык, наносят адгезивную ленту на края муфты и зоны контакта с оболочкой, прогревают края муфты горелкой до полной усадки. После остывания заливают компоненты ППУ из пенопакета, выжидают вспенивания и закупоривают отверстие конической пробкой. Для контроля качества заделанный стык опрессовывают давлением 0,05 МПа в течение 5 минут — это обязательное требование ГОСТ 30732-2006. Хранение КЗС-108-(180)-ПЭ осуществляется в сухом закрытом складе при температуре от +5 до +30 °C: компоненты ППУ (полиол и изоцианат) чувствительны к влаге и низким температурам. Срок хранения комплектов — как правило, 12 месяцев от даты изготовления. При монтаже в условиях отрицательных температур компоненты пенопакета необходимо предварительно выдержать в тёплом помещении не менее двух часов. Зону стыка при морозе укрывают брезентом или тепловой палаткой на всё время монтажа и твердения ППУ. Готовый стык заносится в исполнительную документацию с указанием даты монтажа и результатов опрессовки.
